Υπόβαθρο θήκης: Απαιτήσεις επεξεργασίας ενσωματωμένης λεπίδας από κράμα υψηλής-υψηλής θερμοκρασίας GH4169

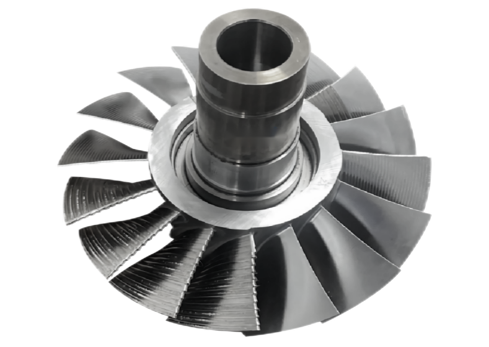

Προκειμένου να βελτιωθεί η απόδοση των νέων κινητήρων, ένας κατασκευαστής κινητήρων αεροσκαφών πρέπει να βελτιστοποιήσει την τεχνολογία επεξεργασίας των λεπίδων. Ο στόχος είναι να μειωθεί η τραχύτητα της επιφάνειας της λεπίδας από Ra 3,1μm σε Ra 0,51μm, και ταυτόχρονα να αυξηθεί η ακρίβεια περιγράμματος στα 0,04mm για να επιτευχθεί αύξηση 4,5% στην απόδοση του κινητήρα. Το αντικείμενο επεξεργασίας είναι μια ενσωματωμένη λεπίδα από κράμα υψηλής-θερμοκρασίας GH4169 με διάμετρο 238 mm και μια δομή λεπτού τοιχώματος με λόγο πάχους{10}}χορδής άνω του 40:1, που είναι μια τυπική δύσκολη περιοχή χαμηλής-δόνησης τεχνολογίας επεξεργασίας.
Παραδοσιακή επεξεργασία σημείων πόνου
Πρόβλημα με σημάδια φλυαρίας επεξεργασίας δομής λεπτού τοίχου: Η ανεπαρκής ακαμψία του άκρου της λεπίδας προκαλεί κραδασμούς κοπής και παράγει εμφανή σημάδια φλυαρίας.
Κακή τραχύτητα επιφάνειας (Ra 0,93μm): επηρεάζει την επακόλουθη απόδοση στίλβωσης και την ακρίβεια του περιγράμματος.
Ανοχή θέσης λεπίδας: Η φθορά του εργαλείου προκαλεί απόκλιση διαδρομής επεξεργασίας.
Ομαλή μετάβαση της άκρης της λεπίδας: Ανεπαρκής παραδοσιακή ψύξη και λίπανση, η συσσώρευση θερμότητας κοπής προκαλεί παραμόρφωση του υλικού.
ΜΠΙΣΕΝΛύσεις: Τεχνολογία πράσινων εργαλειομηχανών υπερήχων τρία-σε-
Ως απάντηση στις παραπάνω δυσκολίες, η BISHEN κυκλοφόρησε την πρώτη-λύση επεξεργασίας πράσινων κάθετων πέντε{1} αξόνων υπερήχων πολλαπλών χρήσεων του κλάδου, ενσωματώνοντας τρεις βασικές τεχνολογίες:
1.Ολοκληρωμένη τεχνολογία επεξεργασίας υπερήχων
Μείωση της δύναμης κοπής κατά 46% μέσω κραδασμών υψηλής-συχνότητας για την επίλυση του προβλήματος των λεπτών τοιχωμάτων-των σημαδιών επεξεργασίας της δομής.
Υιοθετώντας υπερηχητικό στήριγμα εργαλείων θερμοσυστελλόμενης εσωτερικής ψύξης για αύξηση της ακαμψίας του εργαλείου κατά 30% και διασφάλιση της σταθερότητας της διαδρομής επεξεργασίας της λεπίδας υψηλής ακρίβειας-.
2. Υπερκρίσιμη τεχνολογία ψύξης CO2 (-78 βαθμοί)
Το περιβάλλον χαμηλής θερμοκρασίας μειώνει τη θερμοκρασία κοπής κατά 42%, αναστέλλει τη θερμική παραμόρφωση του κράματος υψηλής-θερμοκρασίας GH4169 και βελτιστοποιεί την ομαλότητα μετάβασης των άκρων της λεπίδας.
Με τον φρέζα με κωνικό ψεκασμό με κωνικό δακτύλιο ψεκασμού, επιτυγχάνεται ακριβής απαγωγή θερμότητας και αφαίρεση τσιπς.
3.Τεχνολογία λίπανσης μικρο-MQL
Μείωση του συντελεστή τριβής κατά 31% μέσω λίπανσης με νέφος λαδιού σε νανο-στάθμη, βελτιώνοντας το συνολικό αποτέλεσμα βελτιστοποίησης της τραχύτητας της επιφάνειας της λεπίδας.
Ο σχεδιασμός του εσωτερικού καναλιού ψύξης επεκτείνει τη διάρκεια ζωής του εργαλείου και μειώνει τη συχνότητα διακοπής λειτουργίας και αλλαγής εργαλείου.

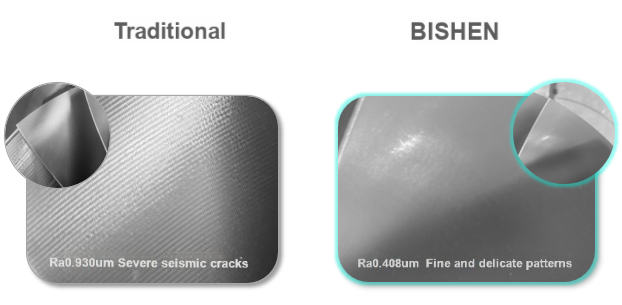

Σύγκριση αποτελεσμάτων μηχανικής κατεργασίας: από Ra 0,93μm έως Ra 0,408μm
Μετά την εφαρμογή του διαλύματος BISHEN, η τραχύτητα της επιφάνειας της λεπίδας μειώνεται κατά 56% σε Ra 0,408μm και η ακρίβεια περιγράμματος είναι σταθερή εντός 0,04mm. Ταυτόχρονα, η μέθοδος επεξεργασίας λεπίδων υψηλής ακρίβειας-έχει τα ακόλουθα πλεονεκτήματα:
Μειωμένα σημάδια φλυαρίας: Η περιοχή με λεπτά-τοιχώματα της άκρης της λεπίδας έχει λεπτές γραμμές και βελτιωμένη συνοχή περιγράμματος.
Συντομευμένος χρόνος στίλβωσης: Η ποιότητα της επιφάνειας πλησιάζει τις τελικές απαιτήσεις επεξεργασίας και η απόδοση της διαδικασίας μετά-αυξάνεται κατά 40%.
Βελτιστοποίηση κόστους: Η διάρκεια ζωής του εργαλείου επεκτείνεται κατά 25%, και το συνολικό κόστος επεξεργασίας μειώνεται κατά 18%.
