Χαρακτηριστικά προϊόντος επεξεργασίας
Υλικό:Γυαλί χαλαζία υψηλής καθαρότητας{{0} (περιεκτικότητα σε SiO2 μεγαλύτερη από ή ίση με 99,99%)

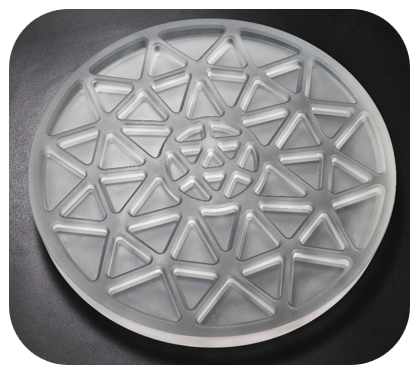

διαδικασία:Τρίψιμο λοξοτομής κοιλότητας (διάμετρος 408 mm × πάχος 20,5 mm)
Απαιτήσεις ακριβείας:Περίγραμμα μικρότερο ή ίσο με 0,02 mm, τραχύτητα Ra μικρότερο ή ίσο με 0,8 μm
Προκλήσεις του κλάδου και σημεία πόνου
ΕΝΑ. Χαρακτηριστικά επεξεργασίας γυαλιού χαλαζία
Υψηλή ευθραυστότητα, ποσοστό ελαττώματος κατάρρευσης άκρων υπερβαίνει το 30%
Η επεξεργασία της κοίλης ασφαιρικής επιφάνειας είναι επιρρεπής σε παραμόρφωση του περιγράμματος
Η παραδοσιακή λείανση του τροχού λείανσης είναι επιρρεπής σε υπο-μικρορωγμές στην επιφάνεια
ΣΙ. Ελαττώματα παραδοσιακής λύσης
Χαμηλή απόδοση:Η επεξεργασία ενός τεμαχίου διαρκεί περισσότερες από 72 ώρες
Έλλειψη ακρίβειας:Η διακύμανση του περιγράμματος φτάνει τα 0,03 mm
Επιφανειακή βλάβη:Η τραχύτητα μπορεί να ελεγχθεί μόνο στο Ra1,2μm
ΜΠΙΣΕΝΛύσεις: Σύστημα πράσινης επεξεργασίας υπερήχων
Εξοπλισμός:Κέντρο άλεσης υπερήχων με πέντε{0}}άξονες (ενσωματωμένη ηλεκτρονική οπτική ανίχνευση)
Διαδικασία:Τρίψιμο με υπερήχους 20 kHz υψηλής-υψηλής συχνότητας (έλεγχος θερμοκρασίας ψυκτικού ±1 βαθμός)
Ποιοτικός έλεγχος:Αντιστάθμιση σε πραγματικό-χρόνο για παραμόρφωση επεξεργασίας, 40% βελτίωση στην ακρίβεια
Ανακάλυψη μετρημένης απόδοσης

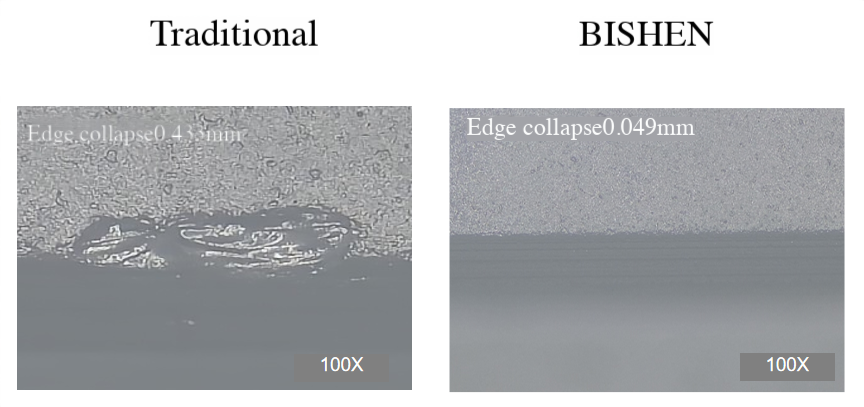

Έλεγχος σύμπτυξης άκρων:Ο όγκος του ελαττώματος μειώνεται από 0,433 mm σε 0,049 mm (μείωση 88,7%)
Ποιότητα επιφάνειας:Τραχύτητα Ra0,58μm (27,5% καλύτερη από το βιομηχανικό πρότυπο)
Ακρίβεια περιγράμματος:Σταθερό στα 0,015mm
