Στον τομέα της κατασκευής σύγχρονων μηχανημάτων ακριβείας, η κεντρική οπή, ως η βασική αναφορά τοποθέτησης για τον προγραμματισμό CNC, ήταν πάντα ένας βασικός κρίκος στη στρατηγική σύσφιξης του τεμαχίου εργασίας. Παρόλο που το τρέχον πρότυπο GB/T145 χρησιμοποιείται εδώ και δεκαετίες, με τη διάδοση πέντε-κέντρων κατεργασίας σύνδεσης αξόνων, η συντονισμένη βελτιστοποίησή του με την τεχνολογία CNC εξακολουθεί να αξίζει-σε βάθος συζήτηση.
Τρεις βασικές λειτουργίες της κεντρικής οπής στην κατεργασία CNC
Το πρώτο είναι η τοποθέτηση: μέσω των κεντρικών οπών και στα δύο άκρα για τη δημιουργία μιας ενοποιημένης και σταθερής κεντρικής γραμμής, έτσι ώστε άλλα χαρακτηριστικά να μπορούν να επεξεργαστούν αργότερα και να διατηρηθεί η ακρίβεια.
Το δεύτερο είναι να διευκολύνει τη σύσφιξη, να αντέχει το βάρος και τη δύναμη κοπής του τεμαχίου εργασίας.
Το τρίτο είναι να συνδέσετε άλλα μέρη μέσω της κεντρικής οπής με σπείρωμα ή να διευκολύνετε την ανύψωση.

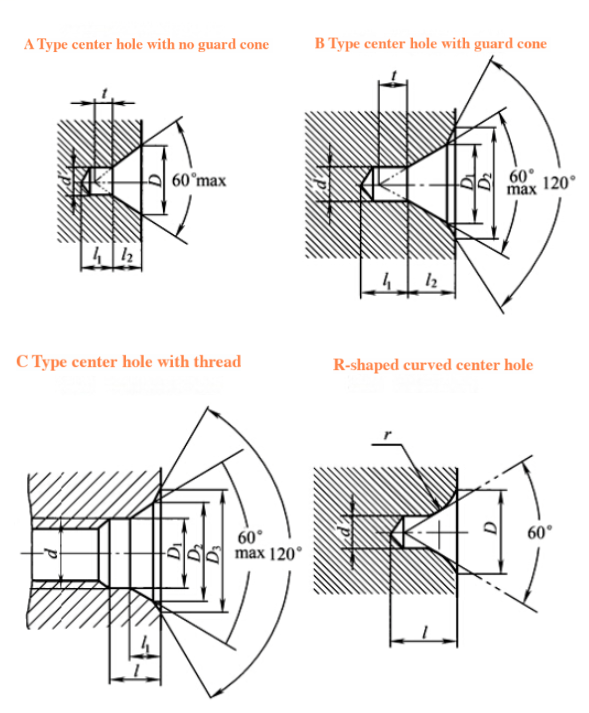

Στη συνέχεια, ας δούμε τους κοινούς τύπους κεντρικής οπής: Το πρότυπο GB/T145 ορίζει τέσσερις τύπους: A, B, C και R. Φαίνονται στο παρακάτω σχήμα:
Κύριοι τύποι κεντρικών οπών και συμβατότητα διεργασιών CNC
Ειδική εφαρμογή γερμανικού προτύπου DIN332 κεντρικής οπής σε πεδίο CNC
Οι Γερμανοί χρήστες εργαλειομηχανών θα πρέπει να δώσουν ιδιαίτερη προσοχή: Ο τύπος DIN332-C υιοθετεί το σχέδιο βοηθητικής γωνίας κώνου 60 μοιρών γωνίας κύριου κώνου + 30 μοιρών, το οποίο ταιριάζει απόλυτα με το σύστημα τσοκ HSK του τόρνου Hardinge CNC. Η οπή με σπείρωμα τύπου D υποστηρίζει ταχεία εναλλαγή αρθρωτών εξαρτημάτων, η οποία είναι ιδιαίτερα κατάλληλη για απαιτήσεις ευέλικτης γραμμής παραγωγής, όπως το περίβλημα διαφορικού αυτοκινήτου.
Πίνακας απόφασης παραμέτρων διεργασίας CNC
Απαιτείται μια ολοκληρωμένη αξιολόγηση κατά την επιλογή της προδιαγραφής κεντρικής οπής:
Υπολογισμός της ελάχιστης διαμέτρου του άκρου του άξονα και της περιοχής παρεμβολής της θήκης εργαλείου
Αντιστάθμιση φυγόκεντρης δύναμης που προκαλείται από την ποιότητα του τεμαχίου εργασίας (τύπος: F=mω²r)
Ανάλυση προσομοίωσης δύναμης κοπής (συνιστάται η μονάδα δύναμης κοπής Mastercam)
Συγκριτική ομοιομορφία αθροιστικών σφαλμάτων σε πολλαπλές διεργασίες
Για παράδειγμα, κατά την επεξεργασία ατράκτων αιολικής ενέργειας (υλικό 34CrNiMo6), προτιμάται η χρήση κεντρικών οπών τύπου B- με άκρες καρβιδίου επικαλυμμένες με PVD και η χρήση σταθερής γραμμικής ταχύτητας κοπής (Vc=180m/min) στο στάδιο τραχιάς στροφής και η μετάβαση σε εργαλεία CBN για λεπτή στροφή κατοπτρισμού.
Ενοποίηση τεχνολογίας συνόρων
Το τρέχον έξυπνο σύστημα CNC έχει επιτύχει:
Η οπτική επιθεώρηση αντισταθμίζει αυτόματα τη φθορά της κεντρικής οπής (ακρίβεια CCD ±2μm)
Πρόβλεψη παραμόρφωσης σύσφιξης με βάση ψηφιακά δίδυμα
Διαδικασία ψύξης με υγρό άζωτο για κεντρικές οπές κατά την επεξεργασία εξαρτημάτων από κράμα τιτανίου
Αυτές οι καινοτομίες ενσωματώνουν βαθιά τα παραδοσιακά πρότυπα με την επεξεργασία CNC και συνεχίζουν να προωθούν καινοτομίες στην κατασκευή ακριβείας.(文章来源:iMechanics机械)
