Σήμερα θα χρησιμοποιήσω την πιο απλή γλώσσα για να σας μιλήσω για το πώς να τοποθετήσετε στρογγυλά παξιμάδια.

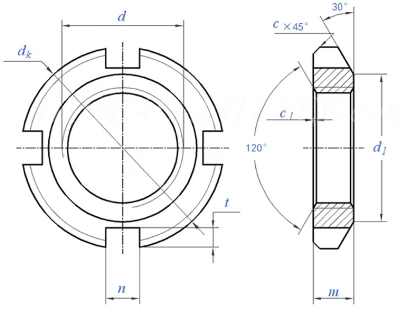

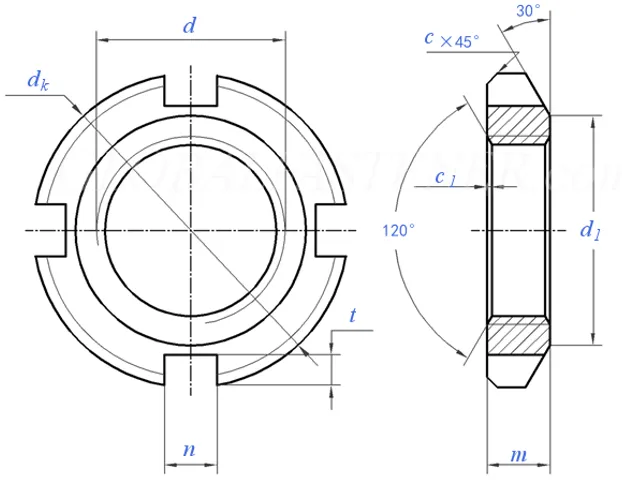

Τα στρογγυλά παξιμάδια, τα στρογγυλά παξιμάδια που συμμορφώνονται με το GB/T812 φαίνονται στην παρακάτω εικόνα. Η μία πλευρά έχει μια σχετικά μεγάλη λοξότμηση 30 μοιρών, η οποία χρησιμοποιείται κυρίως για την αξονική στερέωση εξαρτημάτων. Ποια πλευρά λοιπόν αυτού του στρογγυλού παξιμαδιού είναι κοντά στην πλευρά του συμπιεσμένου τμήματος όταν είναι πραγματικά εγκατεστημένο;

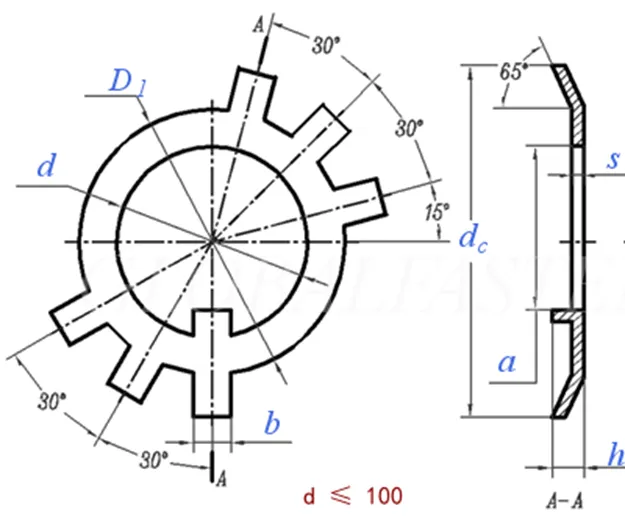

Σε γενικές γραμμές, όταν χρησιμοποιείτε στρογγυλά παξιμάδια, για να αποφευχθεί η χαλάρωση, θα χρησιμοποιηθούν με ροδέλες στοπ. Υπάρχουν επίσης πολλά είδη ροδέλες στοπ. Οι ροδέλες στοπ που συμμορφώνονται με το εθνικό πρότυπο GB/T858 φαίνονται στην παρακάτω εικόνα. Όπως μπορείτε να δείτε, η ροδέλα έχει πολλές γλωττίδες και έχει επίσης γωνία κλίσης 65 μοιρών. Και αν ελέγξετε το τυπικό μέγεθος σύγκρισης του σχήματος D1 και το μέγεθος d1 του στρογγυλού παξιμαδιού στο παραπάνω σχήμα, θα διαπιστώσετε ότι είναι τα ίδια.

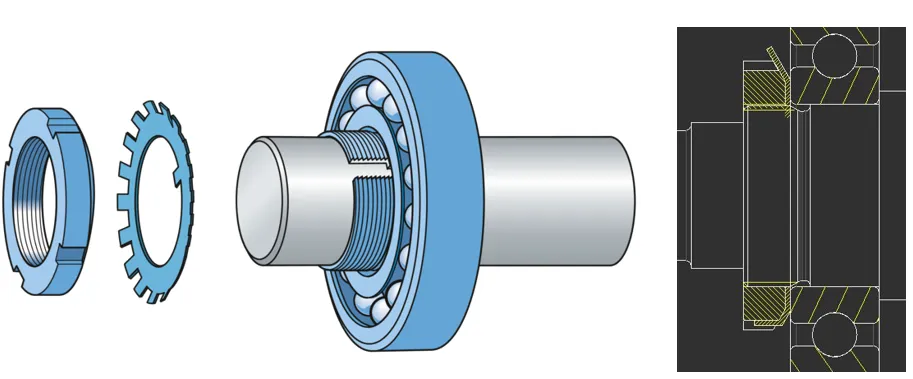

Πιστεύω ότι βρήκατε την ιδέα. Παρεμπιπτόντως, η πλευρά με μεγάλη λοξότμηση 30 μοιρών στο στρογγυλό παξιμάδι χρησιμοποιείται με αυτήν τη ροδέλα. Επομένως, όταν χρησιμοποιούνται μαζί, η πλευρά με μια μεγάλη λοξότμηση βλέπει προς το συμπιεσμένο τμήμα. Όπως φαίνεται στο παρακάτω σχήμα.
Μερικές φορές μπορεί να μην χρησιμοποιούμε ροδέλα ασφάλισης, για παράδειγμα, μπορούμε να χρησιμοποιήσουμε διπλό στρογγυλό παξιμάδι για να αποτρέψουμε τη χαλάρωση. Εάν δεν απαιτείται-αντιχαλάρωση, μερικές φορές μπορεί να χρησιμοποιήσουμε απλώς ένα στρογγυλό παξιμάδι για να σφίξουμε. Αυτό σημαίνει ότι η κατεύθυνση εγκατάστασης δεν είναι τόσο σημαντική; Σε γενικές γραμμές, υπάρχουν δύο παράγοντες που πρέπει να ληφθούν υπόψη. Το ένα είναι ότι το πρότυπο για τη μεγάλη λοξότμηση του στρογγυλού παξιμαδιού έχει κανονισμούς καθετότητας, αλλά η άλλη πλευρά δεν έχει. Το άλλο είναι ότι για τα ρουλεμάν στην παραπάνω εικόνα, είναι γενικά καλύτερο να διατηρείτε τη διάμετρο των εξαρτημάτων κοντά στο ρουλεμάν όχι υψηλότερη από τον εσωτερικό δακτύλιο του ρουλεμάν, επομένως είναι καλύτερο να έχετε την πλευρά με τη μεγάλη λοξότμηση στραμμένη προς το συμπιεσμένο τμήμα. Εάν δεν υπάρχουν σκέψεις και περιορισμοί ως προς αυτό, μπορείτε να κάνετε ό,τι θέλετε.(来源:iMechanics机械)
