Όπως όλοι γνωρίζουμε, η σκληρή ανοδίωση θα οδηγήσει σε αύξηση του πάχους του προϊόντος. Ως εκ τούτου, το σωστό πάχος του φιλμ οξειδίου είναι ζωτικής σημασίας για την κάλυψη των απαιτήσεων μεγέθους του πελάτη.

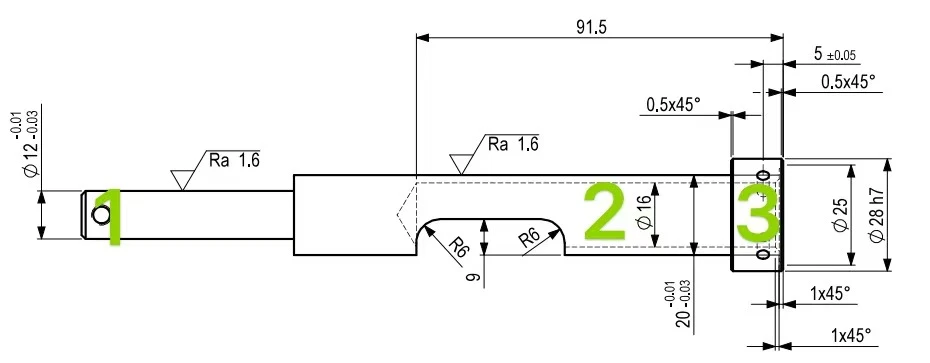

Αυτό το άρθρο χρησιμοποιεί τον άξονα πάνω από τη φωτογραφία ως παράδειγμα για να εξηγήσει πώς μπορείτε να ελέγξετε το πάχος της μεμβράνης οξειδίου, έτσι ώστε το τελικό μέγεθος προϊόντος να φτάσει την αναμενόμενη τιμή.
Δύο βήματα μόνο για σκληρή ανοδίωση αυτού του άξονα:
Βήμα 1: Το μέγεθος του ημιτελικού προϊόντος του άξονα θα πρέπει να συμμορφώνεται με την αρχή του "μικρότερου πάχους εξωτερικού στρώματος και μεγαλύτερης εσωτερικής διαμέτρου οπής", πριν από τη σκληρή ανοδίωση.
Αυτό οφείλεται στο ότι το μέγεθος της διαμέτρου της εσωτερικής οπής του άξονα μειώθηκε καθώς αυξανόταν το πάχος του φιλμ οξειδίου μετά από σκληρή ανοδίωση, κάτι που είχε ως αποτέλεσμα ένα προϊόν που δεν πληροί τις προϋποθέσεις. Αν και ακολουθήσετε την παραπάνω αρχή, θα αποφύγετε αυτό το σφάλμα και θα εξασφαλίσετε ένα τελικό προϊόν που απαιτείται από τον πελάτη.
Βήμα 2: Ένα συγκεκριμένο εύρος ελέγχου παραγωγής πρέπει να δοθεί στους μηχανικούς, ώστε ο πελάτης να μπορεί να πάρει το επιθυμητό μέγεθος τελικού προϊόντος μετά από σκληρή ανοδίωση.
Μια ειδική ανάλυση εύρους ελέγχου παραγωγής για αυτόν τον άξονα ως εξής:
Όπως είπε το σχέδιο, σκληρά ανοδιωμένο με εμποτισμό PTFE, πάχους 40±5μm. Αυτό θα είναι 35/3--45/3 (11,667μm~15μm) για πάχος ανάπτυξης φιλμ οξειδίου όταν ο άξονας ανοδιώνεται σκληρά. Και το πάχος ανάπτυξης μεμβράνης οξειδίου είναι 0,0117~0,015 σε χιλιοστά.
Έτσι, ο τύπος υπολογισμού για το εύρος διαστάσεων ελέγχου παραγωγής που δίνεται στον μηχανικό είναι:
Μέγεθος ελέγχου παραγωγής=μέγεθος σχεδίασης - πάχος ανάπτυξης φιλμ οξειδίου μέγεθος x2
Δηλαδή: μέγεθος ελέγχου παραγωγής=μέγεθος σχεδίου - [(0,0117~0,015 mm) x2]=μέγεθος σχεδίου - (0,0234~0,03 mm)
ΣΗΜΕΙΩΜΑ:
Υπάρχουν 2 πλευρές πάχους ανάπτυξης μεμβράνης οξειδίου, επομένως διπλή μέτρηση στον υπολογισμό.
Εάν θέλετε να αποκτήσετε ένα πιο ακριβές τελικό μέγεθος, θα πρέπει να ληφθεί η ελάχιστη τιμή του πάχους ανάπτυξης του φιλμ οξειδίου. Και το 0,02 mm είναι η καλύτερη επιλογή.
Τρία μέρη αποτελούνται από αυτόν τον άξονα και κάθε εύρος ελέγχου εξαρτημάτων είναι ως εξής:
Σημειωμένο 1 στη φωτογραφία, οι διαστάσεις της άνω και κάτω γραμμής είναι 11,97~11,99, δηλαδή οι διαστάσεις ελέγχου παραγωγής είναι:(11,97~11,99mm)-0,02mm=11.95~11,97mm
Σημειωμένο με 2 στη φωτογραφία, οι διαστάσεις της άνω και κάτω γραμμής είναι 19,97~19,99, δηλαδή οι διαστάσεις ελέγχου παραγωγής είναι:(19,97~19,99mm)-0,02mm=19.95~19,97mm
Σημειωμένο 1 στη φωτογραφία, οι διαστάσεις της άνω και κάτω γραμμής αυτού είναι 27,979~28 mm (τιμή ανοχής H7 σε συνδυασμό με ερώτημα τιμής προσαρμογής ανοχής), δηλαδή οι διαστάσεις ελέγχου παραγωγής είναι:
(27,979~28mm)-0,02mm{3}}~27,98mm
