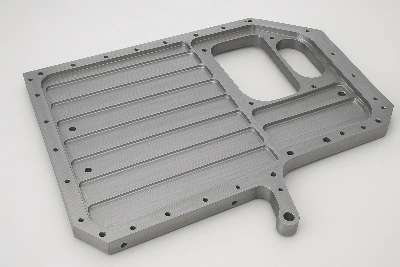

Όταν αλέθετε ένα δέρμα φτερού ή ένα πλαίσιο ατράκτου από μια μονολιθική πλάκα, το εξάρτημα φαίνεται άκαμπτο στην οθόνη, αλλά συμπεριφέρεται σαν ελατήριο στο μηχάνημα. Ώρες κοπής, ανομοιόμορφη θερμότητα και απελευθέρωση τάσεων μπορούν να μετακινήσουν τα λεπτά τοιχώματα κατά δέκατα του χιλιοστού-αρκετά για να αποτύχει η συναρμολόγηση. Ο μόνος τρόπος για να κρατήσετε τις προδιαγραφές είναι να προγραμματίσετε την κίνηση και να αντισταθμίσετε σε πραγματικό χρόνο.
Γιατί είναι δύσκολο
Μεγάλη σκουπισμένη περιοχή, λεπτά τοιχώματα:Οι υψηλοί ρυθμοί αφαίρεσης υλικού δημιουργούν κλίσεις θερμοκρασίας. Οι λεπτές νευρώσεις ανταποκρίνονται γρήγορα στην εισροή θερμότητας.
Μεγάλοι χρόνοι κύκλου:Το εργαλείο, ο άξονας και το εξάρτημα απομακρύνονται από τη θερμική ανάπτυξη-ακόμα και αν το μηχάνημα είναι "ζεστό".
Απελευθέρωση υπολειπόμενης καταπόνησης:Καθώς οι τσέπες ανοίγουν, τα πάνελ "αναπνέουν", προκαλώντας τοπικό ελατήριο-μέσα/άνοιξη-έξω.
Λειτουργίες αποτυχίας που βλέπουμε
Δημοσίευση-cut Springbackπου ωθεί το πάχος του δέρματος εκτός ανοχής.
Τοπική κυματισμόςσε νευρώσεις/ ενισχυτικά από το βήμα-πάνω από τη συσσώρευση θερμότητας.
Μετατόπιση θέσης οπής/σχισμήςόταν τα χαρακτηριστικά κόβονται πριν σταθεροποιηθεί το γύρω απόθεμα.
Έλεγχοι διαδικασίας που λειτουργούν
Παρακολούθηση θερμοκρασίας σε πραγματικό χρόνο:Συγκολλημένα RTD στο εξάρτημα + θερμικό μοντέλο ατράκτου. οι συναγερμοί ενεργοποιούν την παράκαμψη ροής και τα παράθυρα παραμονής/ψύξης-.
Αποζημίωση μηχανής:Δυναμική αντιστάθμιση μήκους/κλιμάκωσης εργαλείου που συνδέεται με τη θερμική χαρτογράφηση μηχανής. Ανίχνευση κλειστού-βρόχου για εκ νέου-μηδενισμό κρίσιμων δεδομένων στα μέσα-κύκλου.
Στρατηγική χωροθέτησης:Διαχωρίστε το πάνελ σε θερμικές ζώνες. Τραχιές αντίθετες ζώνες σε εναλλαγή (A↔C, B↔D) για εξισορρόπηση της θερμότητας και της απελευθέρωσης τάσεων.
Στρατηγική κοπής:Τραχύτητα υψηλής απόδοσης-με ελαφριά ακτινική εμπλοκή, σταθερό πάχος τσιπ και ελεγχόμενο βήμα προς τα κάτω-για αποφυγή καυτών σημείων.
Διαχείριση ψυκτικού και αέρα:Υψηλή-πλημμύρα + μαχαίρια κατευθυνόμενου αέρα για την εκκένωση των τσιπ από βαθιές τσέπες. μειώστε τη θερμότητα επανακοπής.
Πάσες σταθεροποίησης:Ημι-ημιτελική έως σχεδόν φιλέ, επιτρέψτε μια χρονομετρημένη χαλάρωση, εκ νέου-ανιχνευτή και, στη συνέχεια, ολοκληρώστε με ελαφριά, κρύα περάσματα μόνο αφού οι θερμοκρασίες επιστρέψουν στη γραμμή βάσης.
Συναρμολόγηση:Εντοπιστές κενού + καρφίτσας-με συμβατά στηρίγματα κάτω από λεπτές θήκες. ροπή-περιορισμένη σύσφιξη για την αποφυγή "εκτύπωσης" και παραμόρφωσης.
Μελέτη περίπτωσης: One{0}}Piece Wing Web, 2,8 m × 1,1 m, Al-Li Plate
Ένας Ευρωπαίος προμηθευτής ατράκτου απαιτούσε πάχος νευρώσεων±0,05 mmκαι την πραγματική θέση υποδοχήςΜικρότερο ή ίσο με 0,08 mmμετά από πλήρη κατεργασία. Οι αρχικές δοκιμές εμφανίστηκαν μέχρι0,18 χλστελατήριο στους πιο λεπτούς κόλπους.
Τι άλλαξε:
Προστέθηκαν τέσσερις RTD εξαρτημάτων και ένας θερμικός αισθητήρας άξονα. δημιούργησε μια πύλη θερμοκρασίας στοΔT Μικρότερο ή ίσο με 2,5 μοίρεςμεταξύ του εξαρτήματος και του αποθέματος πριν από το φινίρισμα.
Αναδιάταξη των διαδρομών εργαλείων σε διασταυρούμενο-σχέδιο ζωνών. εισήχθη12 λεπτάπαύσεις εξισορρόπησης ανά τεταρτημόριο.
Αλλαγή σε 6-μεταβλητές φλάουτους-μύλοι άκρων για ημιτελή και μειωμένη ακτινική εμπλοκή σε12–15%με υψηλότερη τροφοδοσία για να διατηρούνται τα τσιπς λεπτά και δροσερά.
Ενδιάμεσος-κύκλος ανίχνευσης έξι στοιχείων ελέγχου. εφαρμοσμένος+0.0006 κλίμακασε Χ τοπικά (αποζημίωση μηχανής) για το τελικό πέρασμα.
Αποτέλεσμα:Η μέγιστη απόκλιση κοπής-ανάρτησης μειώθηκε στο0,046 χλστστα πλευρά και0,06 χλστστη θέση υποδοχής-πράσινη σε όλα τα σημεία επιθεώρησης.
Πρακτική λίστα ελέγχου (Αποθήκευση)
Τοποθετήστε τους αισθητήρες θερμοκρασίας σε λειτουργίαεξάρτημα, άκρη αποθέματος και στήλη μηχανής.
Καθορίζωθερμικά σημεία συγκράτησηςπριν από το κρίσιμο φινίρισμα.
Εναλλακτικές ζώνες αδράνειας. Ποτέ μην αδειάζετε διαδοχικά τις παρακείμενες θέσεις.
Αναγκαστική εκκένωση τσιπ?εκ νέου-κόψτε τις μάρκες=θερμάνετε.
Ημι-τελείωμα → χαλαρώστε →εκ νέου-ανίχνευση→ φως φινιρίσματος.
Κούτσουροφθορά εργαλείου έναντι θερμοκρασίας; προλάβετε το φινίρισμα με φρέσκα εργαλεία.
Επαλήθευση CMM μεσε-μηχανική ανίχνευσηστόχους για να πιάσουν νωρίς το drift.
Λεπτό αλλά σημαντικό
Η θερμική αντιστάθμιση δεν είναι ένα μοναδικό χαρακτηριστικό. είναι μια ενορχήστρωση αίσθησης, αλληλουχίας και ελαφρού φινιρίσματος. Σωστά, τα μεγάλα, λεπτά-πλαίσια αεροδιαστημικού τοίχου ξεχωρίζουν από τις προδιαγραφές συνάντησης του μηχανήματος χωρίς βαριά-επανακατασκευή-και παραμένουν σε ανοχή μετά την ψύξη-.
