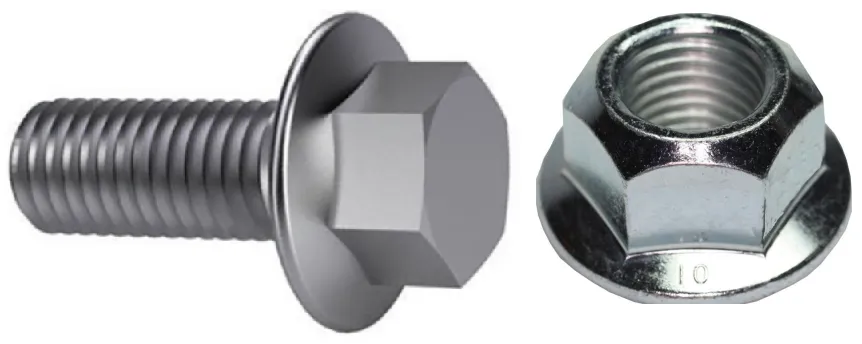

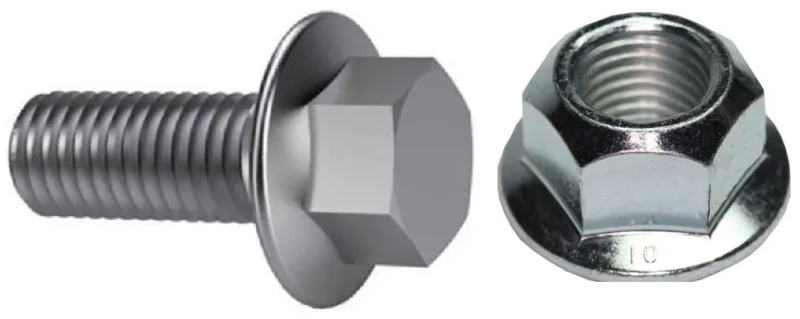

Το μπουλόνι/παξιμάδι φλάντζας, όπως φαίνεται στο παρακάτω σχήμα, αντικαθιστά τη φόρμα μπουλονιού/παξιμάδι + φλάντζα και γίνεται όλο και πιο δημοφιλής.
Γνωρίζουμε ότι με την παραδοσιακή έννοια, προσθέτουμε ένα παρέμβυσμα κάτω από το μπουλόνι/παξιμάδι και ο κύριος σκοπός του είναι να διασκορπίσει το φορτίο και να αποτρέψει τη ζημιά που προκαλείται από την υπερβολική πίεση στην επιφάνεια της άρθρωσης. Η πλάκα φλάντζας που προστίθεται κάτω από το μπουλόνι/παξιμάδι της φλάντζας έχει στην πραγματικότητα τον ίδιο σκοπό. Γιατί λοιπόν αυτό το σχέδιο είναι καλύτερη επιλογή;
Η μέθοδος που γνωρίζουμε και χρησιμοποιείται πιο συχνά για τον έλεγχο της τάσης του μπουλονιού εξακολουθεί να είναι η μέθοδος έμμεσου ελέγχου μέσω της ροπής, αλλά γνωρίζουμε επίσης ότι αυτή η μέθοδος δεν είναι ιδιαίτερα ακριβής στον έλεγχο της αξονικής τάσης, επειδή το μεγαλύτερο μέρος της ροπής χρησιμοποιείται για να ξεπεραστεί η τριβή μεταξύ της επιφάνειας επαφής και του σπειρώματος κάτω από την κεφαλή του μπουλονιού κατά τη διάρκεια της σύσφιξης, και μόνο περίπου το 15% χρησιμοποιείται στην πραγματικότητα για τη δημιουργία τάσης.
Σε σύγκριση με τη μορφή μπουλονιού + φλάντζας, τα μπουλόνια φλάντζας μπορούν να βελτιώσουν αποτελεσματικά τις μεταβλητές στην παραπάνω διαδικασία σύσφιξης. Ας ρίξουμε μια ματιά.

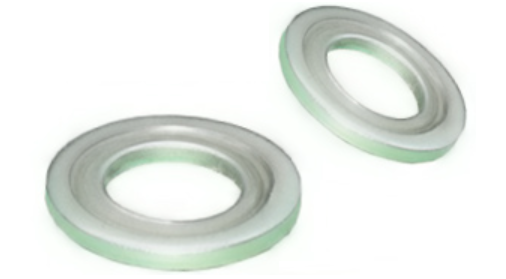

Οι τυπικές ροδέλες είναι συνήθως πιο μαλακές από τα παξιμάδια ή τα μπουλόνια που ταιριάζουν και συχνά υφίστανται πλαστική παραμόρφωση υπό υψηλή θλιπτική τάση, όπως φαίνεται στο παρακάτω σχήμα. Μόλις παραμορφωθεί, η δύναμη σύσφιξης θα μειωθεί σημαντικά. Τα παξιμάδια και τα μπουλόνια στην επιφάνεια της φλάντζας δεν θα επηρεαστούν από αυτό, επειδή η επιφάνεια ροδέλας και το μπουλόνι/παξιμάδι είναι ενσωματωμένα και έχουν την ίδια αντοχή υλικού.

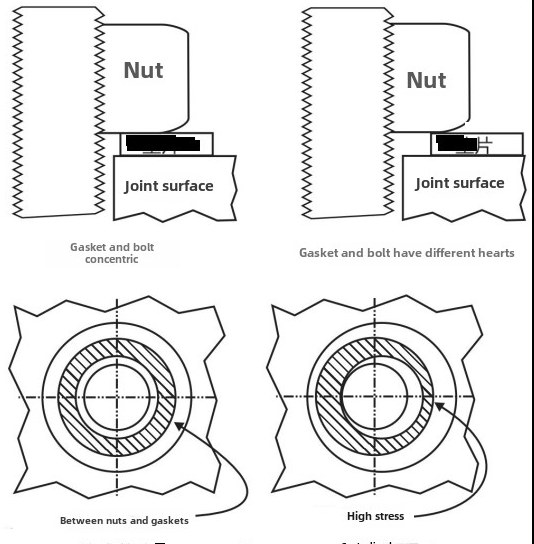

Μερικοί μαθητές μπορεί να πουν, τότε είναι εντάξει να χρησιμοποιείτε σκληρυμένες φλάντζες, σωστά; Υπάρχει ένα άλλο πρόβλημα εδώ, δηλαδή, η φλάντζα έχει τοποθετηθεί σε λάθος θέση. Το άνοιγμα στη μέση της φλάντζας είναι συνήθως πολύ μεγαλύτερο από τη διάμετρο του μπουλονιού, επειδή είναι απαραίτητο να διασφαλιστεί ότι το μεταβατικό φιλέτο κάτω από την κεφαλή του μπουλονιού δεν αγγίζει τη φλάντζα. Η ύπαρξη αυτού του μεγάλου κενού θα κάνει το παρέμβυσμα να είναι έκκεντρο κατά το σφίξιμο, με αποτέλεσμα τοπική συγκέντρωση τάσεων, αυξάνοντας τον κίνδυνο εσοχής και ζημιάς στην επιφάνεια της άρθρωσης, όπως φαίνεται στο παρακάτω σχήμα.
Εκτός από τους παραπάνω δύο παράγοντες, μελέτες έχουν βρει ότι όταν σφίγγετε μπουλόνια ή παξιμάδια, θα περιστρέφονται και τα παρεμβύσματα. Αν και δεν είναι συνηθισμένο, δεν είναι εύκολο να εντοπιστεί πότε εμφανίζεται. Μόλις περιστραφεί, η σχέση μεταξύ της εφαρμοζόμενης ροπής και της τάσης του μπουλονιού μπορεί να αλλάξει. Κάτω από μια δεδομένη ροπή σύσφιξης, η πραγματική τάση του μπουλονιού που δημιουργείται δεν επιτυγχάνει το αναμενόμενο αποτέλεσμα.(来源:iMechanics机械)
Συνοπτικά, τα μπουλόνια/παξιμάδια φλάντζας έχουν προφανή πλεονεκτήματα σε σχέση με τις ροδέλες. Χρησιμοποιείτε ακόμα ροδέλες;
