Η μηχανική κατεργασία είναι μια μέθοδος επεξεργασίας διαφόρων εσωτερικών και εξωτερικών νημάτων χρησιμοποιώντας εργαλεία μηχανικής κατεργασίας.
1. Κοπή νήματος
Η κατεργασία των νημάτων αναφέρεται συνήθως στη διαδικασία δημιουργίας νημάτων στην επιφάνεια ενός τεμαχίου εργασίας χρησιμοποιώντας ειδικά εργαλεία ή μήτρες. Αυτή η διαδικασία καλύπτει μια ποικιλία τεχνολογιών, όπως στροφή, άλεση, χτυπήματα, σπειρώματα, λείανση, άλεση και κοπή. Κατά τη διάρκεια της στροφής, των εργασιών άλεσης και λείανσης, κάθε φορά που το τεμάχιο εργασίας περιστρέφει έναν κύκλο, το σύστημα μετάδοσης του μηχανισμού του εργαλείου εξασφαλίζει ότι το εργαλείο (είτε πρόκειται για ένα εργαλείο στροφής, τον κόπτη άλεσης ή τον τροχό λείανσης) με ακρίβεια και ομοιόμορφα προωθεί μια απόσταση μολύβδου κατά μήκος της αξονικής κατεύθυνσης του τεμαχίου εργασίας. Κατά την εκτόξευση ή τη σπειρώματα, θα υπάρξει μια σχετική περιστροφή μεταξύ του εργαλείου (δηλαδή, της βρύσης ή της μήτρας) και του τεμαχίου εργασίας και η αρχικά σχηματισμένη αυλάκωση του νήματος χρησιμοποιείται ως οδηγός για την οδήγηση του εργαλείου (ή του ίδιου του τεμαχίου) για να μετακινηθεί στην αξονική κατεύθυνση.
2.

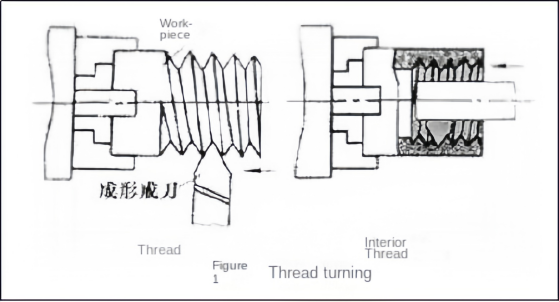

Κατά την κατεργασία των σπειρώσεων σε ένα τόρνο, μπορείτε να επιλέξετε να χρησιμοποιήσετε ένα εργαλείο στροφής διαμόρφωσης ή ένα εργαλείο χτένινου νήματος για να ολοκληρώσετε τη διαδικασία περιστροφής. Χρησιμοποιώντας ένα εργαλείο στροφής σχηματισμού για να μετατρέψετε τα σπειρώματα είναι μια κοινή μέθοδος, ιδιαίτερα κατάλληλη για παραγωγή μονής έκτασης ή μικρής παρτίδας, επειδή έχει το πλεονέκτημα μιας απλής δομής εργαλείων. Παρόλο που η χρήση κοπτών χτένων νήματος για να μετατρέψει τα σπειρώματα μπορεί να βελτιώσει την αποδοτικότητα της παραγωγής, λόγω της σχετικά περίπλοκης δομής εργαλείων, είναι πιο κατάλληλη για παραγωγή μεσαίας και μεγάλης κλίμακας, ειδικά για τη μετατροπή τεμαχίων εργασίας με σπειροειδή και μικρού μήκους. Για τους συνηθισμένους τόρνους, η ακρίβεια του βήματος που μπορεί να επιτευχθεί κατά τη στροφή των τραπεζοειδών σπειρώσεων περιορίζεται συνήθως σε 8 έως 9 επίπεδα. Ωστόσο, εάν χρησιμοποιείται ένας εξειδικευμένος τόρνος νήματος για την επεξεργασία, δεν μπορεί μόνο να βελτιώσει σημαντικά την αποτελεσματικότητα της παραγωγής του νήματος, αλλά και να επιτύχει μεγαλύτερη βελτίωση στην ακρίβεια.
3.

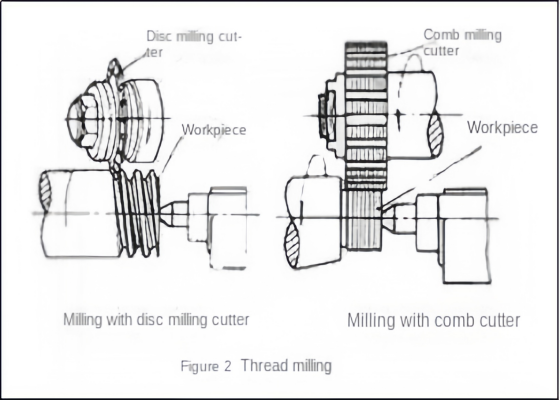

Στη διαδικασία άλεσης του νήματος, οι κοπτήρες φρεζαρίσματος δίσκου και οι κοπτήρες άλεσης χτένας είναι δύο εργαλεία που χρησιμοποιούνται συνήθως σε μηχανές άλεσης νήματος. Οι κόπτες φρεζαρίσματος δίσκων χρησιμοποιούνται συχνά για τα τραπεζοειδή εξωτερικά νήματα σε τεμάχια όπως βίδες και σκουλήκια. Ο κόπτης άλεσης χτένας είναι πιο ευπροσάρμοστο και μπορεί να μύλο εσωτερικά και εξωτερικά συνηθισμένα νήματα και κωνικά σπειρώματα. Δεδομένου ότι ο κόπτης άλεσης χτένας υιοθετεί ένα σχεδιασμό πολλαπλών λεπίδων και το μήκος εργασίας του υπερβαίνει το μήκος του επεξεργασμένου νήματος, ολόκληρη η διαδικασία άλεσης μπορεί να ολοκληρωθεί περιστρέφοντας το τεμάχιο 1,25 έως 1,5 φορές, γεγονός που βελτιώνει σημαντικά την αποτελεσματικότητα της παραγωγής. Η ακρίβεια του βήματος που μπορεί να επιτευχθεί με άλεση του νήματος μπορεί γενικά να φτάσει τα 8 έως 9 επίπεδα και η τραχύτητα της επιφάνειας μπορεί να ελεγχθεί μεταξύ R5 και 0 63 μικρά. Αυτή η μέθοδος είναι πολύ κατάλληλη για την παραγωγή παρτίδας τεμαχίων με σπειρώματα με γενικές απαιτήσεις ακρίβειας ή ως τραχύ στάδιο επεξεργασίας πριν από την άλεση.
4.

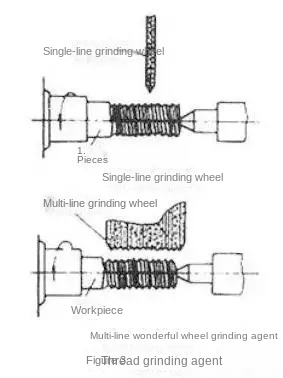

Η λείανση του νήματος χρησιμοποιείται κυρίως για την επεξεργασία νήματος ακριβείας των σκληρυνισμένων τεμαχίων εργασίας σε λείανσεις νήματος. Σύμφωνα με τα διαφορετικά σχήματα της διατομής του τροχού λείανσης, μπορεί να χωριστεί σε δύο μεθόδους: άλεση τροχών με μονή γραμμή και λείανση τροχού πολλαπλών γραμμών. Η ακρίβεια του βήματος που μπορεί να επιτευχθεί με την άλεση του τροχού με μία γραμμή είναι τόσο υψηλή όσο 5 έως 6 επίπεδα και η τραχύτητα της επιφάνειας μπορεί να ελεγχθεί εντός της περιοχής του R1.25 έως 0 08 μικρών και ο σάλτσα του τροχού λείανσης είναι σχετικά απλή. Αυτή η μέθοδος είναι πολύ κατάλληλη για τη λείανση των τεμαχίων με σπείρωμα με απαιτήσεις υψηλής ακρίβειας, όπως βίδες ακριβείας, μετρητά νήματος, σκουλήκια κλπ. Και είναι επίσης κατάλληλη για μικρές παρτίδες τεμαχίων με σπείρωμα και χόμπι ακριβείας. Η λείανση του τροχού πολλαπλών γραμμών υποδιαιρείται περαιτέρω σε διαμήκη λείανση και βύθιση. Η μέθοδος διαμήκους λείανσης χρησιμοποιεί έναν τροχό λείανσης με πλάτος μικρότερο από το μήκος του νήματος που πρέπει να αλεσθεί. Το νήμα μπορεί να είναι αλεσμένο στο τελικό μέγεθος μετακινώντας τον τροχό λείανσης διαμήκως μία ή πολλές φορές. Η μέθοδος λείανσης της βύθισης χρησιμοποιεί έναν τροχό λείανσης με πλάτος μεγαλύτερο από το μήκος του νήματος που πρέπει να αλεσθεί. Ο τροχός λείανσης ακτινοβολεί ακτινικά στην επιφάνεια του τεμαχίου εργασίας και το τεμάχιο εργασίας πρέπει μόνο να περιστρέφει περίπου 1,25 στροφές για να ολοκληρώσει την άλεση, οπότε η παραγωγικότητα είναι υψηλότερη. Ωστόσο, η ακρίβεια της μεθόδου λείανσης της βύθισης είναι ελαφρώς χαμηλότερη και η διαδικασία σάλτσας του τροχού λείανσης είναι σχετικά περίπλοκη. Αυτή η μέθοδος είναι πιο κατάλληλη για την άλεση ενός μεγάλου αριθμού βρύσων και την λείανση ορισμένων νημάτων στερέωσης.
5.
Χρησιμοποιώντας σχετικά μαλακά υλικά, όπως εργαλεία λείανσης από χυτοσίδηρο, τύπου καρύδι ή βιδωτό τύπο. Αυτά τα εργαλεία χρησιμοποιούνται για την εκτέλεση των εργασιών λείανσης προς τα εμπρός και αντιστροφής περιστροφής στα σπείρωμα τμήματα του τεμαχίου εργασίας που έχουν υποβληθεί σε επεξεργασία και έχουν σφάλματα βήματος. Ο σκοπός αυτού είναι να βελτιωθεί η ακρίβεια του νήματος. Για σκληρυμένα εσωτερικά νήματα, η λείανση μπορεί επίσης να χρησιμοποιηθεί για την εξάλειψη πιθανών παραμορφώσεων, βελτιώνοντας έτσι περαιτέρω την ακρίβειά τους.
6. Κοιτάξτε και σπειρώματα

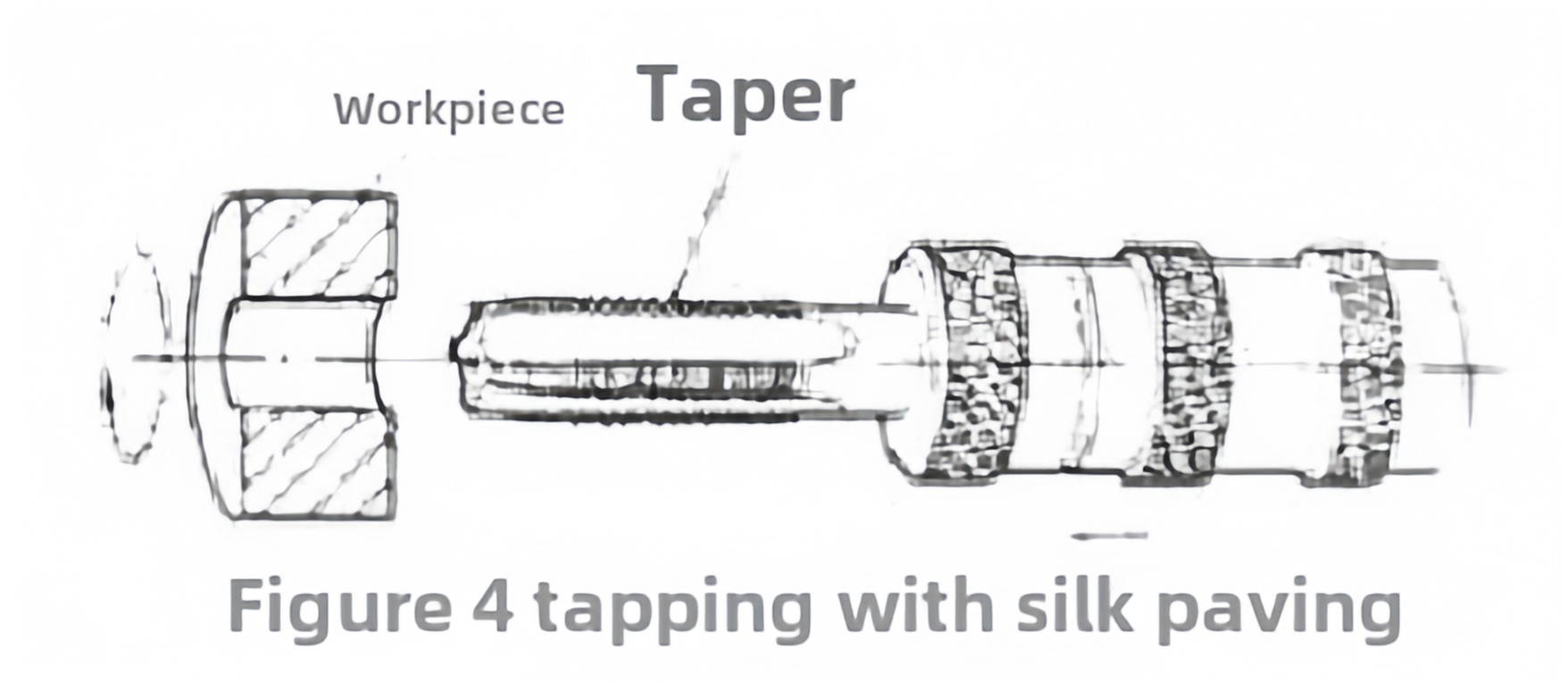

Το χτύπημα είναι η διαδικασία μετατροπής μιας βρύσης σε μια προ-διάτρηση οπή πυθμένα σε ένα τεμάχιο εργασίας με μια συγκεκριμένη ροπή για να παράγει ένα εσωτερικό νήμα.

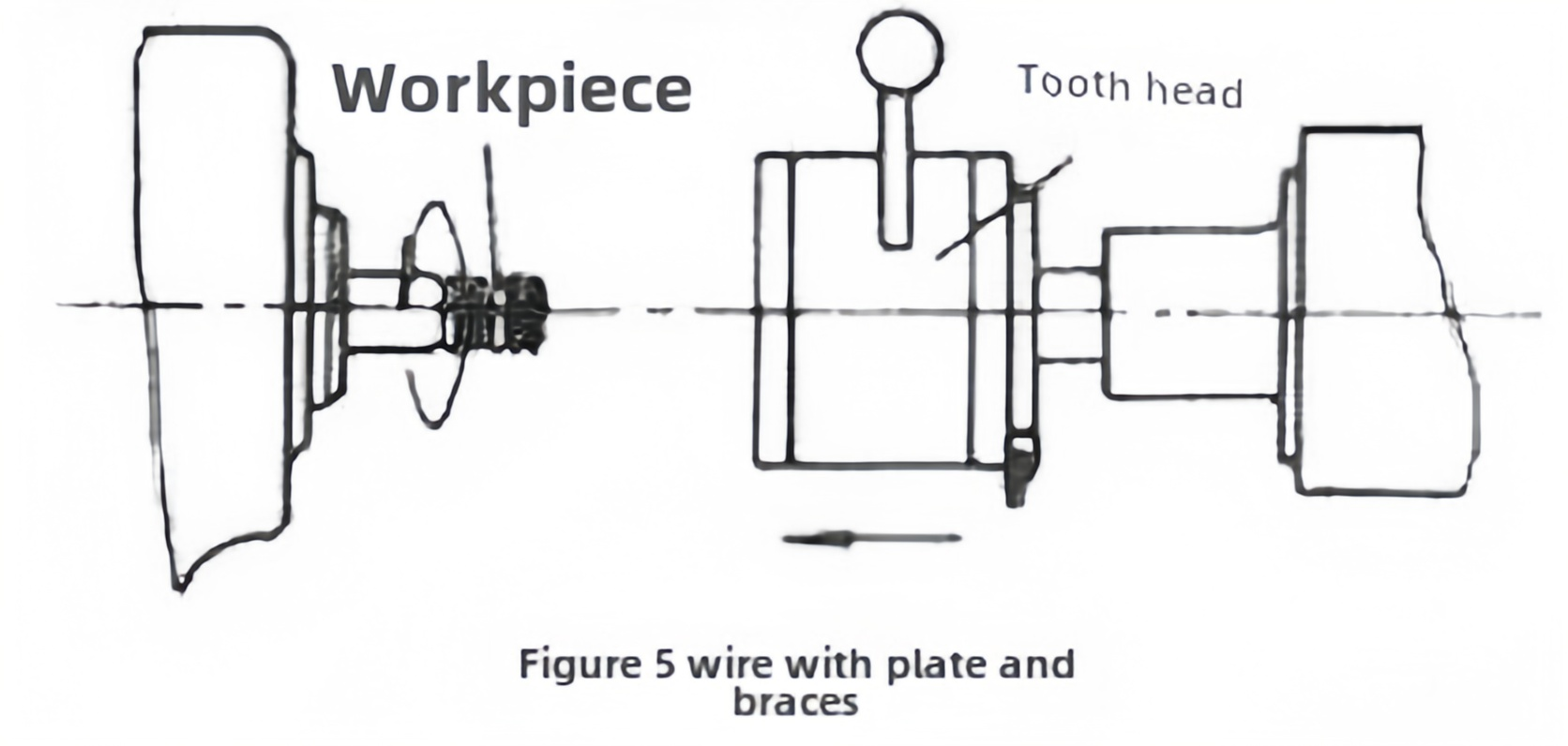

Η νήμα είναι μια διαδικασία που χρησιμοποιεί μια μήτρα για να κόψει ένα εξωτερικό νήμα σε μια ράβδο (ή σωλήνα). Η ακρίβεια αυτής της μεθόδου επεξεργασίας εξαρτάται κυρίως από την ακρίβεια της χρησιμοποιούμενης βρύσης ή της μήτρας. Παρόλο που υπάρχουν πολλές μέθοδοι για την επεξεργασία εσωτερικών και εξωτερικών νημάτων, οι βρύσες είναι τα μόνα εργαλεία επεξεργασίας για εσωτερικά σπειρώματα μικρής διαμέτρου. Τόσο οι λειτουργίες πατώματος όσο και σπειρώματος μπορούν να ολοκληρωθούν με το χέρι ή με τη βοήθεια μηχανικού εξοπλισμού, όπως τόρνια, μηχανές γεώτρησης, μηχανές πατώματος ή μηχανές σπειρώματος.
7.
Το Rolling Thread είναι μια τεχνολογία επεξεργασίας που ασκεί πίεση στο τεμάχιο εργασίας μέσω ενός κυλίνδρου που σχηματίζεται για να την προκαλέσει να υποβληθεί σε πλαστική παραμόρφωση και έτσι να σχηματίσει ένα νήμα. Αυτή η διαδικασία πραγματοποιείται συνήθως σε ένα κυλινδρικό μηχάνημα, ένα κυλινδρικό μηχάνημα νήματος ή έναν αυτόματο τόρνο εξοπλισμένο με αυτόματο κυλινδρικό κεφαλή ανοίγματος και κλεισίματος. Είναι πολύ κατάλληλο για μαζική παραγωγή τυποποιημένων συνδετήρων και άλλων εξωτερικών εξαρτημάτων που απαιτούν συνδέσεις με σπείρωμα.
Το όριο μεγέθους των κυλινδρικών σπειρώσεων δεν είναι συνήθως περισσότερο από 25 mm σε εξωτερική διάμετρο και όχι περισσότερο από 100 mm σε μήκος, αλλά η ληφθείσα ακρίβεια του νήματος μπορεί να φτάσει σε ένα πολύ υψηλό επίπεδο 2 πρότυπο. Η διάμετρος του κενού για κύλιση είναι συνήθως κοντά στη μέση διάμετρο του νήματος που πρόκειται να επεξεργαστεί.
Αξίζει να σημειωθεί ότι αν και η κυλιόμενη τεχνολογία χρησιμοποιείται κυρίως για την επεξεργασία εξωτερικών νημάτων, για τα τεμάχια με μαλακότερα υλικά, μια βρύση εξώθησης χωρίς υποδοχές μπορεί να χρησιμοποιηθεί ακόμα για την εξώθηση κρύων εσωτερικών νημάτων (μέγιστη διάμετρος περίπου 30 mm). Η αρχή λειτουργίας αυτού του ψυχρού εξωτερικού εσωτερικού νήματος είναι παρόμοια με την εκτόξευση, αλλά η απαιτούμενη ροπή είναι περίπου 1 φορές αυτή της απόκτησης και η ακρίβεια και η ποιότητα της επιφάνειας της επεξεργασίας είναι επίσης ελαφρώς υψηλότερες από την εκτόξευση.
Τα πλεονεκτήματα του κυλίνδρου νήματος είναι:
① Η τραχύτητα της επιφάνειας είναι μικρότερη από αυτή της στροφής, της άλεσης και της λείανσης.
② Η επιφάνεια του κυλιόμενου νήματος μπορεί να βελτιώσει τη δύναμη και τη σκληρότητα λόγω της σκλήρυνσης του κρύου εργασίας.
③ Υψηλή χρήση υλικών.
④ Η παραγωγικότητα διπλασιάζεται σε σύγκριση με την επεξεργασία κοπής και είναι εύκολο να αυτοματοποιηθεί.
⑤ Ο κυλίνδρος έχει μεγάλη ζωή. Ωστόσο, η κυλινδρική νήματα απαιτεί ότι η σκληρότητα του υλικού του τεμαχίου δεν υπερβαίνει το HRC40. Οι απαιτήσεις ακρίβειας μεγέθους τραχίας είναι υψηλές. Οι απαιτήσεις ακρίβειας και σκληρότητας του κυλίνδρου είναι επίσης υψηλές και η παραγωγή καλουπιών είναι δύσκολη. Δεν είναι κατάλληλο για κυλινδρικά νήματα με ασύμμετρες μορφές δοντιών.
Σύμφωνα με τους διαφορετικούς κυλίνδρους, το νήμα μπορεί να χωριστεί σε δύο κατηγορίες: κυλίνδρους νήματος και νήματος.

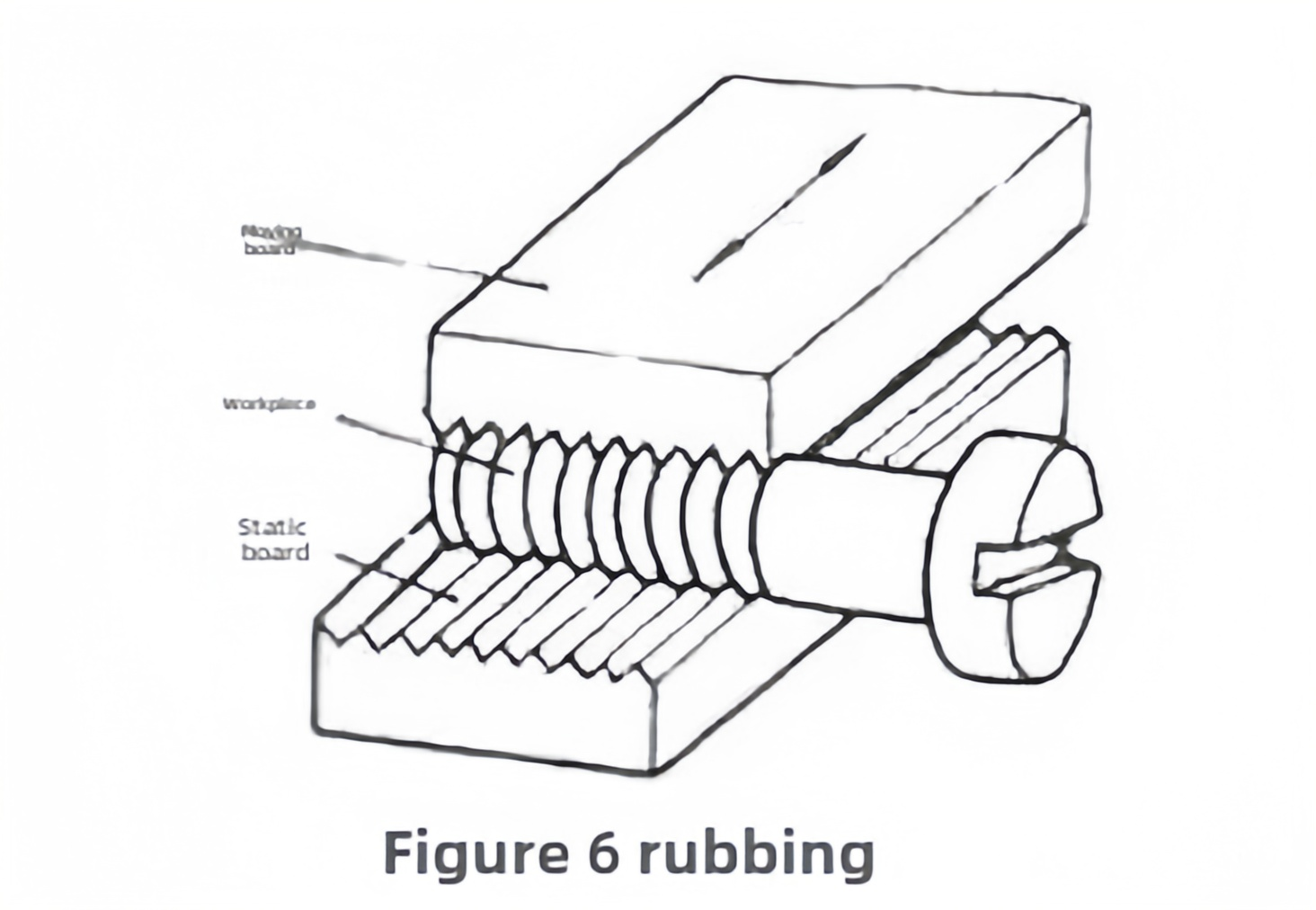

Η διαδικασία κύλισης νήματος χρησιμοποιεί δύο πλάκες κλωστών με νήματα με σχήματα δοντιών νήματος, τα οποία είναι διατεταγμένα σε σχέση με τον άλλο με τρόπο μετατόπισης μισού βέλους. Μεταξύ αυτών, ένα πιάτο παραμένει ακίνητο ως στατική πλάκα. Και η άλλη πλάκα εκτελεί παλινδρομική γραμμική κίνηση παράλληλη με τη στατική πλάκα ως δυναμική πλάκα. Όταν η επεξεργασία του τεμαχίου που πρόκειται να επεξεργαστεί μεταξύ των δύο πλακών με τα δύο νήματα, η δυναμική πλάκα θα προχωρήσει προς τα εμπρός και θα ασκήσει πίεση στο τεμάχιο εργασίας, σχηματίζοντας σπειρώματα στην επιφάνεια του τεμαχίου με πλαστική παραμόρφωση.
Υπάρχουν τρεις τύποι κυλίνδρων νήματος: ακτινικά κυλίνδρους νήματος, εφαπτομενική κυλινδρική και κυλινδρική κεφαλή κυλίνδρων.

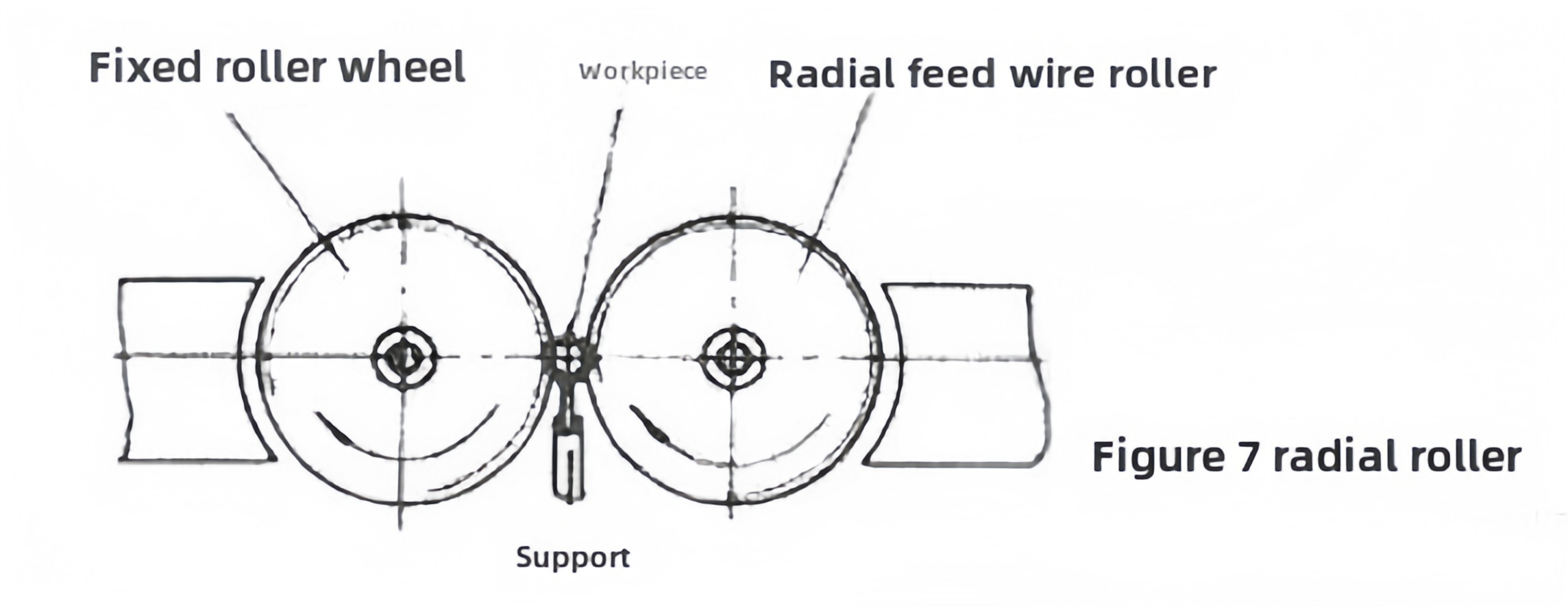

① r -rolling ακτινικού σπειρώματος: 2 (ή 3) Οι τροχοί με σπειρώματα με προφίλ δοντιών με σπείρωμα εγκαθίστανται σε παράλληλους άξονες, το τεμάχιο εργασίας τοποθετείται στην υποστήριξη μεταξύ των δύο τροχών, οι δύο τροχοί περιστρέφονται προς την ίδια κατεύθυνση με την ίδια ταχύτητα και ένας από τους τροχούς εκτελεί επίσης κίνηση ακτινικής τροφοδοσίας. Το τεμάχιο εργασίας περιστρέφεται κάτω από την κίνηση του τροχού του νήματος και η επιφάνεια εξωθείται ακτινικά για να σχηματίσει σπειρώματα. Για μερικές βίδες με χαμηλές απαιτήσεις ακρίβειας, παρόμοιες μέθοδοι μπορούν επίσης να χρησιμοποιηθούν για κύλιση.

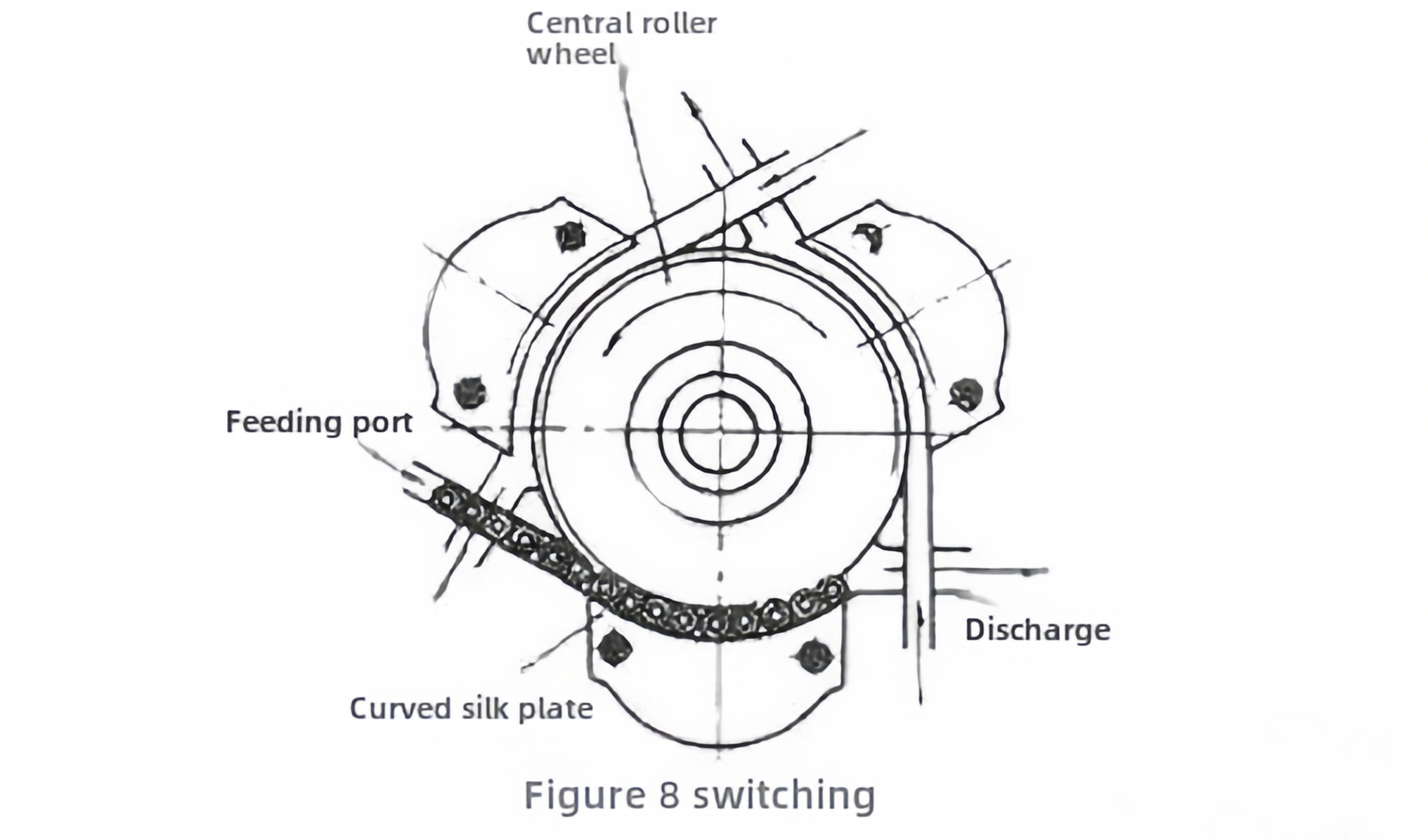

② Τροφοδοσία κυλίνδρου: Επίσης γνωστό ως πλανητικό κυλινδρικό νήμα, το κύλινδρο εργαλείο αποτελείται από έναν περιστρεφόμενο κεντρικό τροχό κυλίνδρου και 3 σταθερές πλάκες σπειρώματος σε σχήμα τόξου. Όταν κύλιση, το τεμάχιο εργασίας μπορεί να τροφοδοτηθεί συνεχώς, οπότε η παραγωγικότητα είναι υψηλότερη από την κυλινδρική κηλίδα και το ακτινικό νήμα.
③ rolling rolling head rolling: εκτελείται σε έναν αυτόματο τόρνο και χρησιμοποιείται γενικά για την επεξεργασία μικρών νημάτων στο τεμάχιο εργασίας. Υπάρχουν 3 έως 4 κυλίνδρους τροχούς ομοιόμορφα κατανεμημένους στην εξωτερική περιφέρεια του τεμαχίου εργασίας στην κυλιόμενη κεφαλή. Όταν περιστρέφεται, το τεμάχιο εργασίας περιστρέφεται και η κυλινδρική κεφαλή τροφοδοτεί αξονικά για να κυλήσει το τεμάχιο εργασίας σε νήματα.(来源: UG 学习堂小胥收徒)
