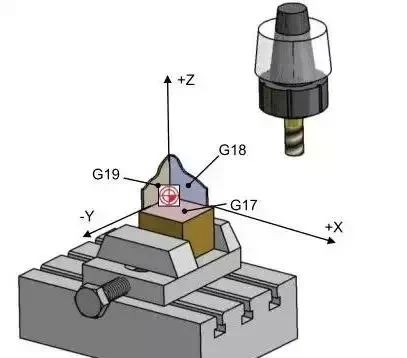

3- Άξονα
Η κατεργασία των τριών αξόνων είναι μια διαδικασία μηχανικής κατεργασίας που ολοκληρώνεται με τη βοήθεια τριών γραμμικών αξόνων τροφοδοσίας: X, Y και Z. Το χαρακτηριστικό του είναι ότι η κατεύθυνση του εργαλείου κοπής παραμένει σταθερή κατά τη διάρκεια της κίνησης ολόκληρης της διαδρομής κοπής. Ωστόσο, αυτό σημαίνει επίσης ότι η κατάσταση της άκρης του εργαλείου είναι δύσκολο να είναι στην καλύτερη κατάσταση ανά πάσα στιγμή κατά τη διάρκεια της κοπής.
3+2 Άξονα
Αυτό το εργαλείο μηχανής ονομάζεται εργαλείο τοποθέτησης πέντε αξόνων. Χρησιμοποιεί δύο άξονες περιστροφής για να διορθώσει πρώτα το εργαλείο κοπής σε μια συγκεκριμένη γωνία κλίσης και στη συνέχεια εκτελεί λειτουργίες κατεργασίας μέσω των τριών αξόνων τροφοδοσίας x, y και z. 3+2 άξονα (όπως χρησιμοποιώντας μια περιστρεφόμενη κεφαλή ή περιστροφικό πίνακα) επιτρέπει το εργαλείο μηχανής για τον καθορισμό ενός περιστρεφόμενου επιπέδου εργασίας στο διάστημα. Σε αυτό το ήδη καθορισμένο επίπεδο εργασίας, οι εργασίες κατεργασίας 2D ή 3D μπορούν εύκολα να προγραμματιστούν.
Το χαρακτηριστικό κατεργασίας είναι ότι ο περιστροφικός άξονας θα περιστρέφεται ακριβώς σε μια θέση όπου το επίπεδο κατεργασίας είναι κάθετο στον άξονα του εργαλείου για λειτουργία και το επίπεδο κατεργασίας παραμένει αμετάβλητο κατά τη διάρκεια ολόκληρης της διαδικασίας κατεργασίας.

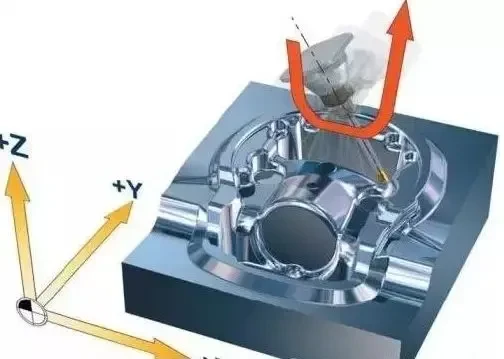

Μέθοδος κατεργασίας πέντε άξονα
Η κατεργασία πέντε άξονα περιλαμβάνει συνδυασμό οποιουδήποτε πέντε άξονων των τριών γραμμικών αξόνων τροφοδοσίας Χ, Υ και Ζ και οι άξονες Α, Β και C που περιστρέφονται γύρω από αυτούς τους τρεις άξονες και η κατεργασία επιτυγχάνεται μέσω της γραμμικής κίνησης παρεμβολής τους.
Τα χαρακτηριστικά κατεργασίας αντικατοπτρίζονται στην ικανότητα να προσαρμόζονται συνεχώς και να βελτιστοποιούν την κατεύθυνση του εργαλείου κατά τη διάρκεια της κίνησης ολόκληρης της διαδρομής και να μετακινούνται το εργαλείο γραμμικά ταυτόχρονα. Αυτή η ικανότητα εξασφαλίζει ότι το εργαλείο μπορεί να διατηρήσει την καλύτερη κατάσταση κοπής σε όλη τη διαδρομή κατεργασίας.
Ταυτόχρονη κατεργασία των 28 τμημάτων πέντε αξόνων
Τα πλεονεκτήματα του μηχανήματος πέντε αξόνων αποδεικνύονται από ένα παράδειγμα: το μηχάνημα μπορεί να επεξεργαστεί 28 μέρη ταυτόχρονα. Αυτό οφείλεται στον έξυπνο σχεδιασμό του πικάπ και στο εξάρτημα και στην ενσωμάτωση των τριών επιφανειών κατεργασίας του τμήματος σε μία διαδικασία στο πρόγραμμα κατεργασίας πέντε αξόνων, το οποίο μειώνει σημαντικά τον κύκλο κατεργασίας.
Το πικάπ επεκτείνει αποτελεσματικά τον χώρο κατεργασίας με την ακριβή ικανότητα τοποθέτησης. Το προσεκτικά σχεδιασμένο εξάρτημα όχι μόνο βελτιώνει την αποτελεσματικότητα της μηχανικής κατεργασίας, αλλά και μειώνει τον χρόνο αδράνειας του μηχανήματος, επιτρέποντας στον χειριστή να απελευθερωθεί από βαριά καθήκοντα και να κάνει άλλες εργασίες.
Πάρτε τα τρία πρώτα πρόσωπα του τμήματος που εμφανίζονται στο παρακάτω σχήμα ως παράδειγμα. Εάν χρησιμοποιείται ένα μέτρο, κάθε τμήμα (εξαιρουμένων του χρόνου σύσφιξης) διαρκεί συνολικά 264 δευτερόλεπτα για να ολοκληρωθεί η επεξεργασία.

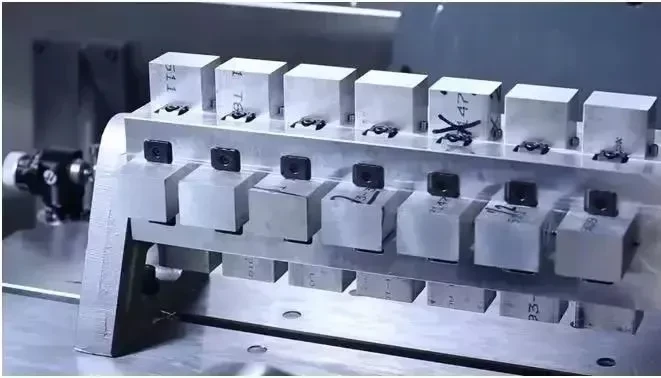

Σχεδιάζοντας ένα πιο συμπαγές εξάρτημα και αξιοποιώντας πλήρως τον χώρο επεξεργασίας που παρέχεται από το πικάπ, 28 μέρη μπορούν να υποβληθούν σε επεξεργασία κάθε φορά.

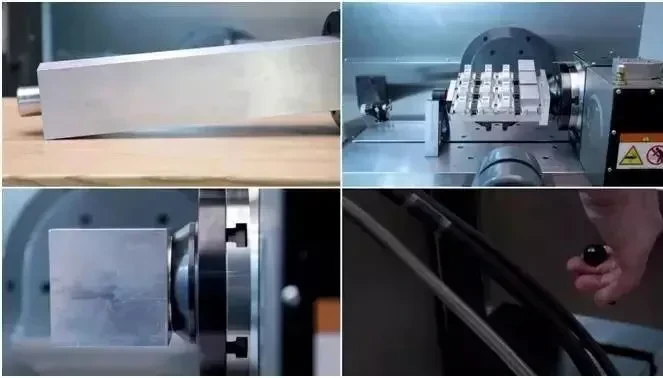

Στην παραγωγή του εξοπλισμού, επιλέγεται ένα κράμα αλουμινίου με μέγεθος 114*114*550mm ως βάση, επιλέγεται ένας ακροδέκτης εντοπισμού ως τοποθέτηση και επιλέγεται ένα εξάρτημα σύσφιξης που καταλαμβάνει λιγότερο χώρο επεξεργασίας για ταχύτερη σύσφιξη.

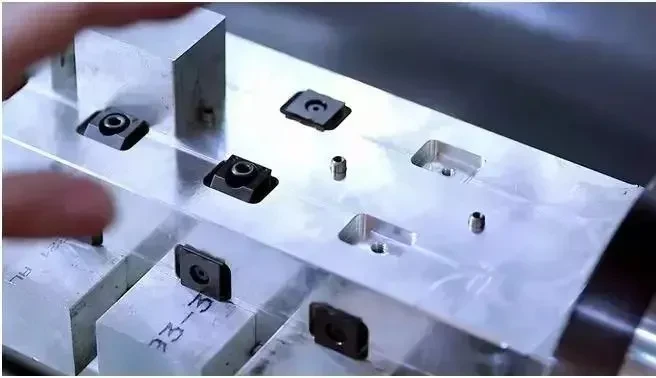

Στη συνέχεια, μύστε τις τέσσερις όψεις της βάσης επίπεδη και επεξεργαστείτε μια οπή εντοπισμού πείρου για κάθε μέρος, 2 υποδοχές για την αποφυγή των φωτιστικών κλειδώματος αέρα και 2 οπές με σπείρωμα για κλείδωμα. Αυτά είναι όλα τα βήματα παραγωγής.

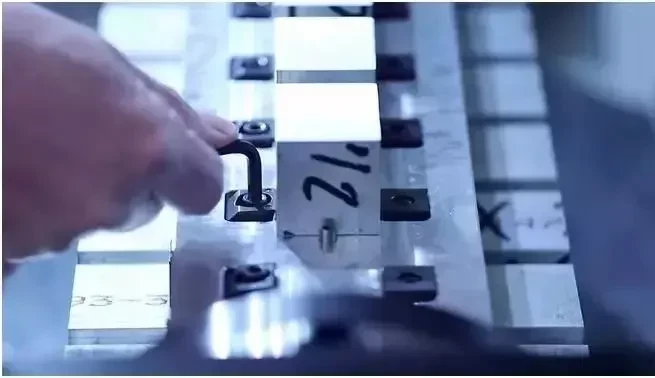

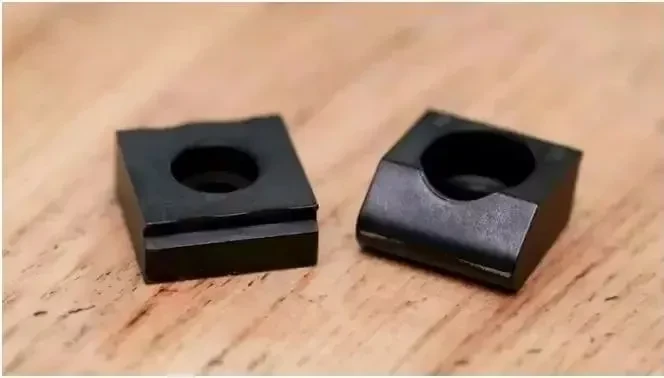

Το πλήρες σύνολο φωτιστικών περιλαμβάνει: 28 ακροδέκτες εντοπισμού, 56 μπλοκ κλειδώματος (επαναχρησιμοποιήσιμα), 56 βίδες και κλειδιά. Ένας τέτοιος σχεδιασμός εξάρτησης μπορεί να συντομεύσει τον αρχικό χρόνο επεξεργασίας 264 δευτερολέπτων σε 202 δευτερόλεπτα (εξαιρουμένων του χρόνου σύσφιξης). Αυτό σημαίνει ότι ο χρόνος επεξεργασίας έχει μειωθεί κατά 23,5%.
Το πιο σημαντικό, επειδή το πρόγραμμα επεξεργασίας έχει ενσωματώσει τις τρεις επιφάνειες επεξεργασίας του τμήματος σε μία συνεχή διαδικασία, ο χρόνος κύκλου ενός μεμονωμένου προγράμματος έχει μειωθεί σε 95 λεπτά. Κατά τη διάρκεια αυτής της διαδικασίας, το μηχάνημα συνεχίζει να επεξεργάζεται, χωρίς να χρειάζεται οι χειριστές να εκτελούν συχνά εργασίες σύσφιξης, γεγονός που μειώνει σημαντικά την ένταση της εργασίας τους.(文章来源: UG 学习堂小胥收徒)
