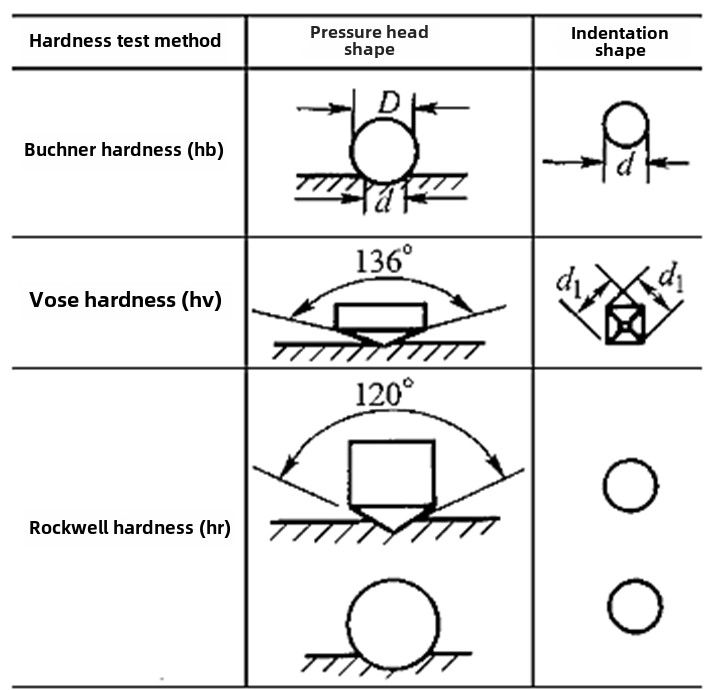

Κατά τη μέτρηση της σκληρότητας των εξαρτημάτων, όλοι είναι εξοικειωμένοι με τρεις κοινώς χρησιμοποιούμενες μεθόδους αναπαράστασης σκληρότητας, δηλαδήΣκληρότητα Brinell (HB), σκληρότητα Rockwell (HR) και σκληρότητα Vickers (HV). Ωστόσο, για τις δύο πρώτες σκληρότητες, μερικές φορές θα δείτε άλλους τρόπους γραφής, όπως η σκληρότητα Brinell χωρίζεται σε HBS και HBW, η σκληρότητα Rockwell διαιρείται σε HRA, HRB, HRC κ.λπ. Ποιες είναι οι διαφορές μεταξύ αυτών των διαφορετικών μεθόδων γραφής;
Ας δούμε πρώταΣκληρότητα Brinell. Η αρχή μέτρησης είναι να χρησιμοποιηθεί μια σφαίρα από σκληρυμένο χάλυβα ή σφαίρα καρβιδίου με διάμετρο D για να πιέσει στην επιφάνεια του υλικού με την αντίστοιχη δοκιμαστική δύναμη F. Αφού διατηρηθεί η δύναμη δοκιμής για καθορισμένο χρόνο, η δύναμη δοκιμής αφαιρείται και η μέση διάμετρος d της υπολειπόμενης εσοχής μετράται με μικροσκόπιο ανάγνωσης. Η τιμή σκληρότητας εκφράζεται από την πίεση στη μονάδα επιφάνειας της εσοχής της σφαιρικής στεφάνης. Η πραγματική μέτρηση μπορεί να ληφθεί μετρώντας την τιμή d και στη συνέχεια αναζητώντας τον πίνακα για να λάβετε την τιμή σκληρότητας.
Η διαφορά μεταξύ HBS και HBWέγκειται στα διάφορα υλικά κεφαλής μπάλας που χρησιμοποιούνται. Το HBS αντιπροσωπεύει την τιμή σκληρότητας Brinell που μετριέται με εσοχή σφαίρας από σκληρυμένο χάλυβα, που χρησιμοποιείται συχνά για τη μέτρηση υλικών με τιμή σκληρότητας μικρότερη από 450 HBS. Το HBW αντιπροσωπεύει την τιμή σκληρότητας Brinell που μετράται με εσοχή καρβιδίου και χρησιμοποιείται για τη μέτρηση υλικών με τιμή σκληρότητας 450~650HBW. Για υλικά διαφορετικής σκληρότητας, πρέπει να επιλεγεί μια κατάλληλη σφαιρική κεφαλή, διαφορετικά το αποτέλεσμα της μέτρησης μπορεί να είναι ανακριβές λόγω της παραμόρφωσης της σφαίρας εσοχής.
Ωστόσο, στο πιο πρόσφατο πρότυπο GB/T 231, έχει οριστεί ότι επιτρέπεται η χρήση μόνο εσοχών με σφαιρίδια καρβιδίου και το σύμβολο σκληρότητας Brinell είναι HBW. Τόσο το HB όσο και το HBS είναι ξεπερασμένα.
Χρησιμοποιώντας τη μέτρηση σκληρότητας Brinell, λόγω της μεγάλης υπολειπόμενης επιφάνειας εσοχής, μπορεί να αντικατοπτρίζει πιο αληθινά τη μέση σκληρότητα του υλικού και τα δεδομένα μέτρησης είναι σταθερά, επομένως μπορεί να χρησιμοποιηθεί για τη μέτρηση υλικών με μεγάλες ή ανώμαλες δομές (όπως ο χυτοσίδηρος). Υπάρχει μια ορισμένη σχέση μεταξύ της σκληρότητας Brinell και της αντοχής σε εφελκυσμό, επομένως η τιμή αντοχής του υλικού μπορεί να εκτιμηθεί με βάση την τιμή του. Λόγω της μεγάλης εσοχής της μέτρησης σκληρότητας Brinell, δεν είναι κατάλληλο για τη μέτρηση της σκληρότητας τελικών προϊόντων ή λεπτών μεταλλικών φύλλων. Χρησιμοποιείται κυρίως για τη μέτρηση της σκληρότητας πρώτων υλών ή ημι{3}}ημιετοίμων προϊόντων, όπως χυτοσίδηρος, μη-σιδηρούχα μέταλλα (μη-σιδηρούχα μέταλλα) και χάλυβας με χαμηλότερη σκληρότητα (όπως ανόπτηση, κανονικοποιημένος και σκληρυμένος χάλυβας).
Ας δούμεΣκληρότητα Rockwell. Η μέτρηση σκληρότητας Rockwell χρησιμοποιεί έναν κώνο διαμαντιού ή μια σφαίρα από σκληρυμένο χάλυβα ως εσοχή. Υπό τη δράση της δοκιμαστικής πίεσης F, η εσοχή πιέζεται στην επιφάνεια του υλικού. Μετά τη διατήρηση του καθορισμένου χρόνου, η κύρια δύναμη δοκιμής αφαιρείται, η αρχική δύναμη δοκιμής διατηρείται και η τιμή σκληρότητας υπολογίζεται χρησιμοποιώντας την αύξηση του υπολειπόμενου βάθους εσοχής. Κατά τη διάρκεια της πραγματικής μέτρησης, η τιμή σκληρότητας Rockwell μπορεί να διαβαστεί απευθείας μέσω του επιλογέα της μηχανής δοκιμής.

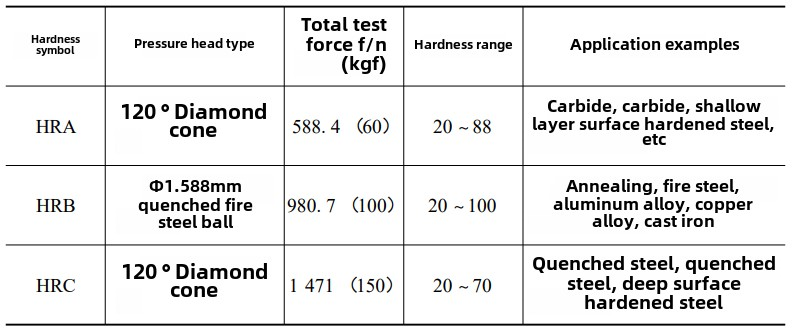

Η διαφορά μεταξύ HRA, HRB και HRC έγκειται στη διαφορά στη δύναμη εσοχής και δοκιμής που χρησιμοποιείται. Για λεπτομέρειες, ανατρέξτε στον παρακάτω πίνακα.
Στην πραγματικότητα, η κλίμακα σκληρότητας Rockwell δεν χωρίζεται μόνο σε A, B και C, αλλά και από D έως K. Υπάρχουν πολλές άλλες κλίμακες, οι οποίες μπορούν να επιλεγούν σύμφωνα με διαφορετικούς τύπους υλικού, σκληρότητα και πάχος. Για λεπτομέρειες, ανατρέξτε στο πρότυπο GB/T 230.(Η MID είναι μια κορυφαία εταιρεία επεξεργασίας ανταλλακτικών ακριβείας cnc στην Κίνα. Η εταιρεία διαθέτει εξελιγμένο εξοπλισμό, επαγγελματική επεξεργασία εξαρτημάτων υψηλής ακρίβειας επιπέδου δυσκολίας. Καλή σε μια ποικιλία επεξεργασίας ιατρικών, αερομεταφορών, ρομποτικής και άλλων βιομηχανιών και έχει πλούσια εμπειρία.)
Σκληρότητα RockwellΗ μέτρηση έχει τα πλεονεκτήματα της ταχύτητας, της απλότητας, της μικρής εσοχής και του μεγάλου εύρους μέτρησης σκληρότητας. Μπορεί να χρησιμοποιηθεί για τη μέτρηση τελικών προϊόντων ή λεπτότερων τεμαχίων εργασίας. Ωστόσο, η ακρίβεια, η σταθερότητα και η επαναληψιμότητα των δεδομένων δεν είναι τόσο καλές όσο η σκληρότητα Brinell. Συνήθως είναι απαραίτητο να δοκιμάζονται τρία σημεία σε διαφορετικά μέρη της επιφάνειας του δείγματος και να λαμβάνεται η μέση τιμή ως η τιμή σκληρότητας Rockwell του υλικού. Για να εξασφαλιστεί η ακρίβεια της μέτρησης της σκληρότητας, η σκληρότητα Rockwell γενικά δεν είναι κατάλληλη για τη μέτρηση υλικών με ανομοιόμορφη δομή.(文章来源:iMechanics机械)
