Τα σύνθετα υλικά ενισχυμένου καρβιδίου ενισχυμένου πυριτίου (CF/SIC) έχουν καταστεί το υλικό πυρήνα των εξαρτημάτων καυτού άκρου των κινητήρων αεροσκαφών λόγω της αντοχής υψηλής θερμοκρασίας και της υψηλής αντοχής τους. Ωστόσο, μια εταιρεία παραγωγής αεροπορίας αντιμετώπισε σοβαρές προκλήσεις κατά την επεξεργασία των συστατικών του θαλάμου καύσης CF/SIC: ήταν απαραίτητο να ολοκληρωθεί η 0.

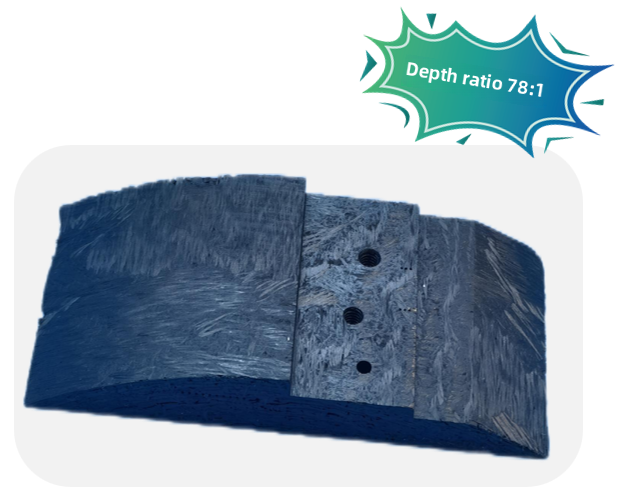

Προϊόντα επεξεργασίας
Υλικό: Σύνθετα υλικά ενισχυμένης από ίνες άνθρακα (CF/SIC)
Χαρακτηριστικά επεξεργασίας:
1.ɸ 0.
2.M3 Σχηματισμός ακριβείας οπών με σπείρωμα
3. Φρεατίου επιπέδου υψηλής ακρίβειας
Επεξεργασία φόντου και δυσκολίες
ΕΝΑ. Επεξεργασία φόντου
Τα σύνθετα υλικά CF/SIC χρησιμοποιούνται ευρέως στους θαλάμους καύσης κινητήρα αεροσκαφών και στα ακροφύσια πυραύλων λόγω της αντοχής υψηλής θερμοκρασίας (＞ 1600 βαθμών) και των ελαφρών χαρακτηριστικών. Ωστόσο, η σκληρότητα της (Rockwell 90HRA) και η ευγένεια δυσκολεύουν την παραδοσιακή τεχνολογία επεξεργασίας να επιτύχει μαζική παραγωγή μικροεπικοινωνιών και νημάτων.
ΣΙ. Δυσκολίες παραδοσιακών λύσεων επεξεργασίας
1. Ο ρυθμός θραύσης των παραδοσιακών ασκήσεων καρβιδίου κατά την επεξεργασία ɸ 0. Οι οπές 2mm υπερβαίνουν το 90%
2. Το EDM παράγει ένα στρώμα αφαίρεσης 50μm, προκαλώντας την αποτυχία των εξαρτημάτων υπό συνθήκες υψηλής θερμοκρασίας
3. Η απόκλιση ομοαξονικότητας των οπών με σπείρωμα M3 είναι> 0. 03mm, που δεν μπορεί να ικανοποιήσει το πρότυπο AS9100D
ΔιάτρησηNΛύσεις
Με την ενσωμάτωση της τεχνολογίας των υπερηχητικών δονήσεων και των υπερ-σκληρών εργαλείων, παρέχουμε μια λύση επεξεργασίας πλήρους σύνδεσης:
Υπερηχητική πράσινη και αποτελεσματική ακριβεία και φρεζάρισμα κεντρικό κέντρο: σύστημα κραδασμών υψηλής συχνότητας 20kHz
Customized PCD Set :
0.
3- Edge PCD Cutter φρεζαρίσματος PCD (Σχεδίαση βελτιστοποίησης γωνίας έλικας)
Νανο-άκρη PCD επίπεδη φρεζάρισμα κόπτη
Βιβλιοθήκη παραμέτρων διεργασίας intelligent processe
Πλεονεκτήματα επεξεργασίας

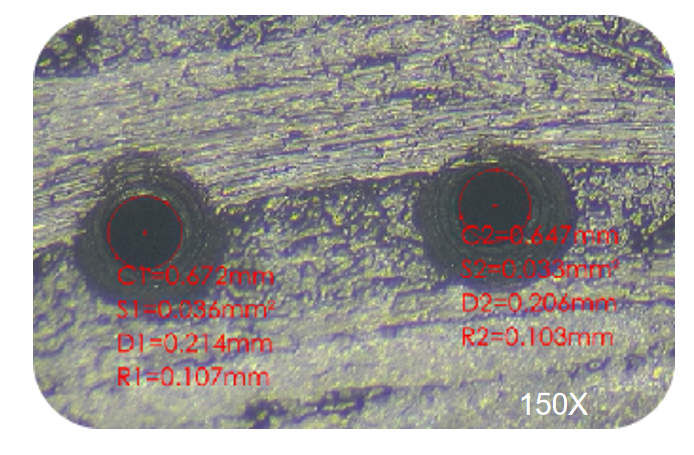

Το Ultrasonic + PCD Micro-Drilling επιτυγχάνει επεξεργασία χωρίς θερμότητα, τραχύτητα τοίχου οπών RA3.2μm (36% υψηλότερη από EDM)
M3 σπείρωμα οπών ομοιομορφία<0.01mm, 100% passed three-coordinate detection
Η ζωή ενός μόνο εργαλείου PCD είναι έως και 300 τρύπες και η απόδοση επεξεργασίας αυξάνεται κατά 4,2 φορές
Συγκριτική διαδικασία
D 0.
ΓιαBishen
Διόγκος(Bishen Precision) είναι ένας πάροχος λύσης που επικεντρώνεται στην κατασκευή μεταλλικών εξαρτημάτων υψηλής ακρίβειας. Τα 7.500 τετραγωνικά μέτρα του έξυπνου εργοστασίου είναι εξοπλισμένα με προηγμένα συστάδες τεχνολογίας, όπως η υπερηχητική υποβοηθούμενη επεξεργασία. Η εταιρεία έχει εμπλακεί βαθιά στους τομείς της αεροδιαστημικής, του ιατρικού εξοπλισμού και της ρομποτικής, ειδικά στον τομέα της μικρο-οπών επεξεργασίας δύσκολων υλικών, όπως σύνθετα υλικά από ίνες άνθρακα και κράματα υψηλής θερμοκρασίας. Μέσω του ολοκληρωμένου μοντέλου υπηρεσίας της "Εξυπηρέτησης Εργαλείων Υπερηχητικής Ακρίβειας + Εργαλείων Εργαλείων", υποστήριξε με επιτυχία τη μαζική παραγωγή δομικών τμημάτων CF/SIC για πολλαπλούς τύπους κινητήρων αεροσκαφών και η σχετική τεχνολογία έχει περάσει την πιστοποίηση του συστήματος διαχείρισης της ποιότητας AS9001 Aerospace και την πιστοποίηση Medical ISO 13485.
