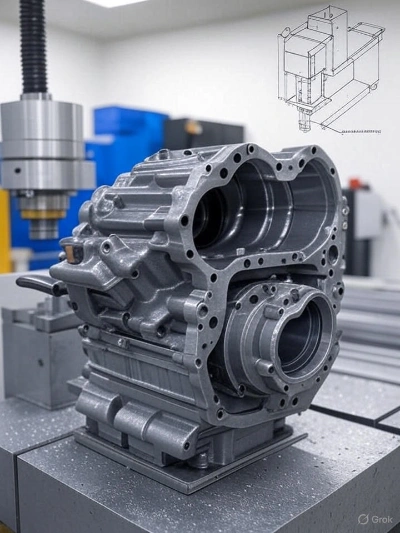

Στην κατασκευή περιβλημάτων αερο-κινητήρων, η επίτευξη ακριβούς ομοκεντρικότητας στις πολλαπλές οπές είναι κρίσιμης σημασίας. Αυτά τα εξαρτήματα απαιτούν ανοχή ομοαξονικότητας μικρότερη από 0,01 mm για να διασφαλιστεί η βέλτιστη απόδοση και αξιοπιστία σε περιβάλλοντα υψηλής-καταπόνησης. Η περίπλοκη γεωμετρία και οι αυστηρές απαιτήσεις καθιστούν αυτό μια περίπλοκη πρόκληση για τους κατασκευαστές.
Η Πρόκληση
Η κατεργασία με βαθιά τρύπα παρουσιάζει σημαντικά εμπόδια, ιδιαίτερα στη διατήρηση της ομοκεντρικότητας. Η εκτροπή του εργαλείου κατά τη διάρκεια εκτεταμένων εργασιών διάτρησης οδηγεί συχνά σε κακή ευθυγράμμιση, με αποτέλεσμα να διακυβεύεται η ομοαξονικότητα των βαθμιδωτών οπών. Αυτό το ζήτημα επιδεινώνεται από την ανάγκη για υψηλή ακρίβεια σε πολλαπλά επίπεδα, όπου ακόμη και μικρές αποκλίσεις μπορεί να οδηγήσουν σε δαπανηρή επανεπεξεργασία ή αστοχία εξαρτημάτων.
Η Λύση
Για την αντιμετώπιση αυτών των προκλήσεων, εφαρμόστηκε μια εξελιγμένη προσέγγιση που συνδυάζει προηγμένα εργαλεία και παρακολούθηση-σε πραγματικό χρόνο:
Δοχεία οδηγού ακριβείας: Χρησιμοποιήθηκαν ειδικά σχεδιασμένοι δακτύλιοι οδηγού-για τη σταθεροποίηση του κοπτικού εργαλείου, ελαχιστοποιώντας την παραμόρφωση κατά τη διάνοιξη βαθιάς οπής. Αυτοί οι δακτύλιοι εξασφάλισαν σταθερή ευθυγράμμιση των εργαλείων, διατηρώντας την απαιτούμενη ομοαξονικότητα σε όλα τα βήματα.
Εύκαμπτες βαρετές μπάρες: Χρησιμοποιήθηκαν εξειδικευμένες εύκαμπτες ράβδοι διάτρησης για να προσαρμοστούν στη σύνθετη γεωμετρία του περιβλήματος. Ο σχεδιασμός τους επέτρεψε την ελεγχόμενη παραμόρφωση, τη μείωση των κραδασμών και τη βελτίωση της ακρίβειας μηχανικής κατεργασίας.
Σε-Μέτρηση και διόρθωση γραμμής: Τα συστήματα μέτρησης{0}}πραγματικού χρόνου ενσωματώθηκαν στη διαδικασία μηχανικής κατεργασίας για την παρακολούθηση της ομοκεντρικότητας σε κάθε στάδιο. Οι αποκλίσεις εντοπίστηκαν αμέσως, επιτρέποντας άμεσες ρυθμίσεις της διαδρομής του εργαλείου για τη διατήρηση της ανοχής 0,01 mm.
Αποτελέσματα
Αυτή η ολοκληρωμένη προσέγγιση έδωσε εξαιρετικά αποτελέσματα. Τα περιβλήματα του αερο{1}}κινητήρα πέτυχαν σταθερή ομοαξονικότητα εντός των προδιαγραφών 0,01 mm, μειώνοντας σημαντικά τους ρυθμούς σκραπ και βελτιώνοντας την απόδοση παραγωγής. Η λύση βελτίωσε επίσης τη διάρκεια ζωής του εργαλείου και ελαχιστοποίησε το χρόνο διακοπής λειτουργίας, προσφέροντας ένα κλιμακούμενο μοντέλο για κατασκευή υψηλής ακρίβειας.
Γιατί έχει σημασία
Για τους κατασκευαστές που εξυπηρετούν την αεροδιαστημική βιομηχανία, η ακρίβεια σε εξαρτήματα όπως τα περιβλήματα αερο-κινητήρων είναι αδιαπραγμάτευτη. Αυτή η περίπτωση δείχνει πώς τα καινοτόμα εργαλεία και ο έλεγχος διεργασιών μπορούν να ξεπεράσουν τις προκλήσεις της κατεργασίας βαθιάς οπής, διασφαλίζοντας τη συμμόρφωση με αυστηρές ανοχές βελτιστοποιώντας παράλληλα τις ροές εργασιών παραγωγής. Υιοθετώντας αυτές τις τεχνικές, οι κατασκευαστές μπορούν να βελτιώσουν την ποιότητα, να μειώσουν το κόστος και να διατηρήσουν ένα ανταγωνιστικό πλεονέκτημα στην παγκόσμια αγορά.
