Στην αεροδιαστημική βιομηχανία, μεγάλα δομικά εξαρτήματα-όπως τμήματα ατράκτου ή συγκροτήματα βάσης ρομπότ-συχνά απαιτούν πολλαπλές αναστροφές και επανατοποθέτηση-κατά τη μηχανική κατεργασία. Κάθε φορά που το εξάρτημα σφίγγεται εκ νέου, συμβαίνουν μικρές μετατοπίσεις δεδομένων. Αν και μεμονωμένα είναι αμελητέα, αυτές οι μετατοπίσεις μπορεί να ευθυγραμμίσουν σημαντικά τα χαρακτηριστικά της τελικής συναρμολόγησης, όπως οι οπές στερέωσης και οι επιφάνειες αναφοράς.
Η Πρόκληση
Το κύριο ζήτημα είναι το συσσωρευμένο σφάλμα τοποθέτησης:
Μετατόπιση δεδομένωνσυμβαίνει με κάθε επανα-σφιγκτήρα λόγω διαφορών στη ροπή σύσφιξης, ελαφριάς κίνησης του εξαρτήματος ή παραμόρφωσης στερέωσης.
Στοίβαξη συντεταγμένωνσημαίνει ότι κάθε νέα ρύθμιση βασίζεται σε προηγούμενα μικρά σφάλματα.
Ακόμη και<0.01 mm mismatches become critical when the final assembly tolerance is tight and the part is large.
Στρατηγική Λύσης
Αναπτύχθηκε μια ολοκληρωμένη προσέγγιση για την εξάλειψη του σωρευτικού σφάλματος:
Προσαρμοσμένη σχεδίαση αρθρωτών εξαρτημάτων
Τα φωτιστικά κατασκευάστηκαν με έναν συνδυασμό πρωτευουσών επιφανειών αναφοράς, δευτερευόντων χαρακτηριστικών ευθυγράμμισης και ρυθμιζόμενων ρολλών. Αυτός ο σχεδιασμός επιτρέπει ελάχιστο σφάλμα επανατοποθέτησης και-διόρθωση στη στερέωση κατά την εκ νέου-σύσφιξη.
Πολυ-Μηχανική επεξεργασίας προσώπων σε μια ενιαία εγκατάσταση
Με τη χρήση εργαλείων εκτεταμένου μήκους-και 5-προσέγγισης αξόνων, μεγάλες επιφάνειες και χαρακτηριστικά αναφοράς ολοκληρώνονται σε μία ρύθμιση όποτε είναι δυνατόν-μειώνοντας την εκ νέου δημιουργία συντεταγμένων.

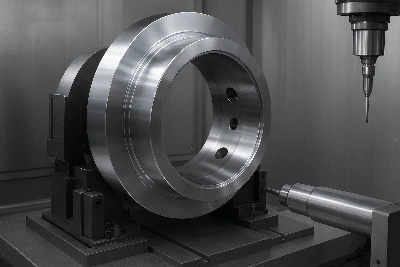

Optical Tool Alignment + In-Process Probing
Μετά από κάθε αναστροφή, η ανίχνευση οπτικών ακμών-επαναφέρει τα δεδομένα του εργαλείου στην κύρια αναφορά. Αυτό ακολουθείται από-μηχανική ανίχνευση κρίσιμων χαρακτηριστικών για αυτόματη προσαρμογή της διαδρομής εργαλείων με βάση τα δεδομένα μετατόπισης μετρήσεων.
Αποτελέσματα
| Χαρακτηριστικό | Πριν την Υλοποίηση | Μετά την Υλοποίηση |
|---|---|---|
| Συσσωρευμένη ολίσθηση δεδομένων | >0,015 χλστ | < 0.005 mm |
| Πρώτο-Απόδοση πάσου | ~80% | > 98% |
| Επανεργασία λόγω κακής ευθυγράμμισης | Συχνάζω | Πολύ Σπάνιο |
Εάν αντιμετωπίζετε μετατόπιση ανοχής σε μεγάλα συγκροτήματα 5-αξόνων, αυτή η διαδικασία-προσαρμοσμένα φωτιστικά, ελαχιστοποιημένες ρυθμίσεις και ευθυγραμμισμένη ψηφιακή αντιστάθμιση - διασφαλίζει ότι η διαδικασία κατεργασίας δημιουργεί σταθερότητα στο εξάρτημα και όχι σφάλμα στο δεδομένο.
