[Βασικές απαιτήσεις μεταποιημένων προϊόντων]

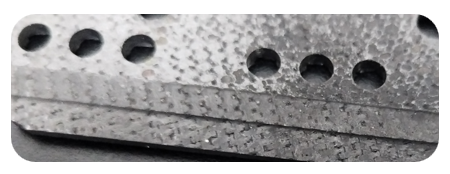

Μια συγκεκριμένη εταιρεία αεροδιαστημικής τεχνολογίας πρέπει να πραγματοποιήσει επεξεργασία ακριβείας σε τεμάχια κατεργασίας σύνθετων υλικών από κεραμικό καρβίδιο του πυριτίου-, που περιλαμβάνει φρεζάρισμα προφίλ και διάτρηση μικρο-οπής με διάμετρο 0,8-3,2 mm. Το υλικό έχει πυκνότητα μόνο 2,7 g/cm³, σκληρότητα Vickers 28 GPa και συντελεστή θερμικής διαστολής κοντά στο μηδέν. Χρησιμοποιείται στο σύστημα θερμικής προστασίας νέων υπερηχητικών αεροσκαφών.
[Βιομηχανία που επεξεργάζεται τα σημεία πόνου]
Στον τομέα της επεξεργασίας σύνθετων υλικών αεροσκαφών, οι παραδοσιακές διεργασίες αντιμετωπίζουν τρία σημαντικά τεχνικά σημεία συμφόρησης:
1) Περιορισμοί απαγόρευσης υγρών κοπής: Η επαφή μεταξύ υλικών και υγρών μέσων θα προκαλέσει διακοκκώδη διάβρωση, με αποτέλεσμα 15%-22% μείωση της δομικής αντοχής
2) Ελαττώματα στεγνής κοπής: Όταν η ταχύτητα του άξονα φτάσει τις 18.000 rpm, ο ρυθμός φθοράς του εργαλείου είναι 8 φορές υψηλότερος από αυτόν της συνηθισμένης επεξεργασίας μετάλλων
3) Έλεγχος ποιότητας επιφάνειας: Η τραχύτητα επιφάνειας του τεμαχίου εργασίας μετά την επεξεργασία πρέπει να είναι μικρότερη ή ίση με Ra0,4μm και ο ρυθμός διέλευσης των παραδοσιακών διεργασιών είναι μικρότερος από 35%
[ΜΠΙΣΕΝκαινοτομία τεχνολογίας λύσεων]
Ως απάντηση στις δυσκολίες επεξεργασίας των σύνθετων υλικών-υψηλής θερμοκρασίας κεραμικής-, η ομάδα Ε&Α της BISHEN χρησιμοποιεί καινοτόμες σύνθετες διαδικασίες:
1. Σύστημα πράσινης χάραξης και φρεζαρίσματος με υπερήχους πολλαπλών αξόνων: Κοπή αξονικής δόνησης με πλάτος ±5μm και συχνότητα 20kHz
2. Βοηθητική τεχνολογία υπερκρίσιμης-χαμηλής θερμοκρασίας CO2: ακριβής έλεγχος θερμοκρασίας πίδακα μικροσωματιδίων -78 μοιρών
3.Προσαρμοσμένη επίστρωση εργαλείων PCD: σχεδιασμός δομής κλίσης τριών- επιπέδων, ακτίνα τόξου αιχμής Μικρότερη ή ίση με 2μm
[Αποτελέσματα αναβάθμισης διαδικασίας]
Σε σύγκριση με τις παραδοσιακές μεθόδους επεξεργασίας, αυτή η λύση έχει επιτύχει μια σειρά από ανακαλύψεις:
■ Η μέγιστη δύναμη κοπής μειώθηκε κατά 36% (δεδομένα μέτρησης 412N→263N)
■ Η διάρκεια ζωής του εργαλείου επεκτάθηκε σε 7,8 ώρες (αρχικό 1,2 ώρες)
■ Τραχύτητα επιφάνειας Ra0,32μm ποσοστό συμμόρφωσης 91%
■ Η απόδοση επεξεργασίας αυξήθηκε κατά 4,3 φορές (οι ώρες εργασίας ενός τεμαχίου μειώθηκαν από 14 σε 3,25 ώρες)
ΜΠΙΣΕΝΕταιρικό προφίλ: 16 χρόνια εμπειρίας στην επεξεργασία ειδικών υλικών, εστιάζοντας σε εξατομικευμένες λύσεις για δύσκολα--επεξεργασμένα υλικά, όπως σύνθετα υλικά αεροδιαστημικής, κεραμικά-ανθεκτικά σε υψηλές{{4} θερμοκρασίες εξαρτήματα και πλαστικά ενισχυμένα με ίνες άνθρακα.
