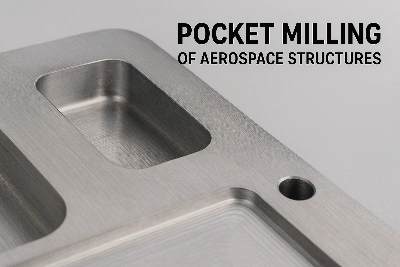

Τα πλαίσια της ατράκτου αεροσκαφών και τα δοκάρια φτερών συχνά υποβάλλονται σε επιθετική αφαίρεση υλικού μέσω φρεζαρίσματος τσέπης για μείωση του βάρους. Αυτές οι "τσέπες ελάφρυνσης" είναι απαραίτητες για τη δομική απόδοση-αλλά δημιουργούν μια κρυφή πρόκληση: καθώς αφαιρείται το εσωτερικό υλικό, οι υπολειπόμενες τάσεις απελευθερώνονται άνισα, οδηγώντας σε παραμόρφωση ή παραμόρφωση του εξαρτήματος.
Η Πρόκληση
Το φρεζάρισμα τσέπης ανακουφίζει-την καταπόνηση της κατασκευής και τη θερμική-επεξεργασία που έχει παγιδευτεί σε στερεό απόθεμα. Χωρίς προσεκτικό έλεγχο, αυτό το ανάγλυφο μπορεί να προκαλέσει ορατή γεωμετρική απόκλιση νευρώσεων, άκρων ή επιφανειών τοποθέτησης. Για δομικά εξαρτήματα υψηλής
Προσέγγιση Λύσης
Αναπτύξαμε μια πολυ-τεχνική για την εξουδετέρωση του κινδύνου παραμόρφωσης:
Συμμετρικές Ακολουθίες Μηχανικής
Το τσεπάκι εκτελείται με καθρέφτη, εναλλασσόμενο μοτίβο-π.χ. τσέπες φρεζαρίσματος από τις αντίθετες πλευρές διαδοχικά-για να εξισορροπηθεί η ανακούφιση από το στρες και να ελαχιστοποιηθεί η τάση παραμόρφωσης.
Ενδιάμεσο στρες-Ανακούφιση ανόπτησης
Η ανόπτηση μεσαίας-διαδικασίας που εκτελείται σε ελεγχόμενες θερμοκρασίες (~300–400 μοίρες για κράματα αλουμινίου ή κατάλληλα επίπεδα για τιτάνιο/κράματα) χαλαρώνει την υπολειπόμενη τάση πριν από την τελική κοπή.
Χαμηλή-Παράμετροι μείωσης πίεσης
Η μειωμένη ακτινική εμπλοκή, οι χαμηλότεροι ρυθμοί τροφοδοσίας και το κρύο υγρό κοπής συνδυάζονται για να διατηρήσουν την επαγόμενη από την κοπή-θερμική και μηχανική καταπόνηση στο απόλυτο ελάχιστο.
Αποτελέσματα που επιτεύχθηκαν
Η στρέβλωση μειώθηκε σε < 0,02 mm σε ένα πλαίσιο φωτισμού 1 μέτρου έναντι > 0,1 mm αρχικά
Τα τελικά εξαρτήματα πληρούσαν την επιπεδότητα και την ανοχή συναρμολόγησης χωρίς επανεπεξεργασία
Ο αντίκτυπος στον χρόνο κύκλου διατηρήθηκε κάτω από 10% χάρη στον βελτιστοποιημένο προγραμματισμό ανόπτησης
Όταν μεγάλα δομικά εξαρτήματα χρειάζονται ελαφρύσιμο μέσω φρεζαρίσματος τσέπης, η διαδικασία δεν αφορά μόνο την αφαίρεση υλικού-αφοράπρόβλεψη και διαχείριση της απελευθέρωσης του στρες. Μέσω της ελεγχόμενης συμμετρίας, της θερμικής επεξεργασίας και της απαλής κοπής, διασφαλίζουμε ότι κάθε φρεζάρισμα τσέπης αφήνει το εξάρτημα πιο κοντά στο αληθινό, όχι μακριά από τις προδιαγραφές.
Εάν αυτό ταιριάζει με τις προκλήσεις που αντιμετωπίζετε-στημόνι σε μεγάλες τσέπες φρεζαρίσματος, επιπεδότητα ακριβείας στα δομικά περιβλήματα-αφήστε μου το αρχείο εργασίας σας (STEP ή IGES) και θα προτείνω μια ισορροπημένη στρατηγική διαχείρισης του στρες προσαρμοσμένη στο υλικό και το μηχάνημά σας.
