Στη μηχανική συναρμολόγηση ακριβείας, η κατεύθυνση εγκατάστασης των στρογγυλών παξιμαδιών (πρότυπο στρογγυλών παξιμαδιών GB/T812) είναι συχνά αντικείμενο συζήτησης. Παρακάτω, έχω συνοψίσει τα βασικά σημεία για την αναφορά σας.

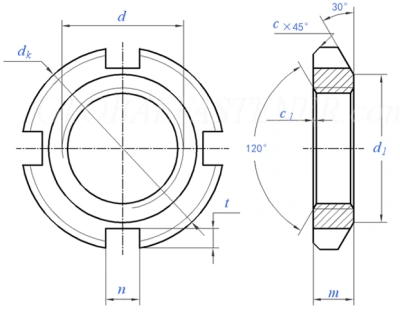

1. Δομικά χαρακτηριστικά των στρογγυλών παξιμαδιών
Η μία πλευρά του στρογγυλού παξιμαδιού έχει μια μεγάλη λοξότμηση 30 μοιρών (παξιμάδι λοξοτομής 30 μοιρών), η οποία χρησιμοποιείται κυρίως για αξονική στερέωση άξονα.

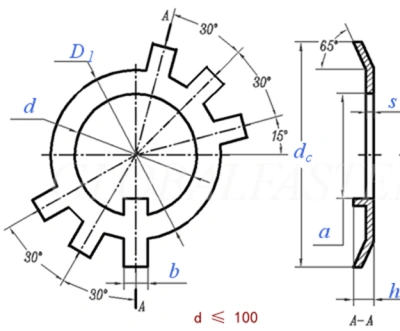

2. Συνδυασμός με ροδέλες κλειδώματος
Στην πράξη, για να επιτευχθεί αντι-χαλάρωση (μέθοδος κατά της-χαλάρωσης παξιμαδιών), τα στρογγυλά παξιμάδια χρησιμοποιούνται συνήθως μαζί με ροδέλα ασφάλισης (GB/T858 κλείδωμα ροδέλα):
Το πλυντήριο έχει πολλαπλές γλωττίδες και γωνία 65 μοιρών.
Σύμφωνα με τα πρότυπα, η διάσταση D1 της ροδέλας ταιριάζει με τη διάσταση d1 του στρογγυλού παξιμαδιού.
Επομένως, η μεγάλη λοξότμητη πλευρά του στρογγυλού παξιμαδιού πρέπει να συνδυάζεται με τη ροδέλα ασφάλισης.
👉 Με άλλα λόγια, όταν ένα στρογγυλό παξιμάδι και μια ροδέλα ασφάλισης χρησιμοποιούνται μαζί, η λοξότμητη πλευρά πρέπει να βλέπει προς το συσφιγμένο εξάρτημα.
3. Όταν δεν χρησιμοποιούνται ροδέλες κλειδώματος
Μερικές φορές, δεν εφαρμόζονται ροδέλες κλειδαριάς. Για παράδειγμα:
Χρησιμοποιώνταςδιπλό στρογγυλό κλείδωμα παξιμαδιώνγια αντι-χαλάρωση.
Δεν απαιτείται-αντί χαλάρωσης, μόνο σφίξιμο ενός στρογγυλού παξιμαδιού.
Εξακολουθεί να παίζει ρόλο η κατεύθυνση εγκατάστασης σε τέτοιες περιπτώσεις; Η απάντηση είναι: ναι, υπάρχουν ακόμα προβληματισμοί.
4. Πρόσθετες εκτιμήσεις για την κατεύθυνση εγκατάστασης
Ανοχή καθετότητας παξιμαδιών:
Το πρότυπο GB/T812 καθορίζει απαιτήσεις καθετότητας για την λοξότμητη πλευρά, αλλά όχι για την αντίθετη πλευρά.

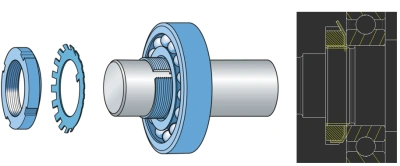

Τοποθέτηση παξιμαδιών ασφάλισης ρουλεμάν:
Σε συγκροτήματα όπως τα ρουλεμάν, είναι γενικά επιθυμητό το εξάρτημα που πιέζεται πάνω στο ρουλεμάν να μην εκτείνεται πέρα από την εσωτερική διάμετρο κούρσας. Σε τέτοιες περιπτώσεις, η τοποθέτηση της λοξοτομημένης πλευράς προς το συσφιγμένο εξάρτημα είναι πιο λογική.
Εάν το συγκρότημα δεν έχει τέτοιους περιορισμούς, τότε η κατεύθυνση εγκατάστασης δεν είναι αυστηρά κρίσιμη.(文章来源:iMechanics机械)
