Στην κατεργασία ακριβείας, πολλοί υποθέτουν ότι η ακρίβεια των διαστάσεων καθορίζεται κυρίως απόεργαλεία κοπήςήπαραμέτρους μηχανής. Στην πραγματικότητα, ο αποφασιστικός παράγοντας βρίσκεται συχνά στοπεριβάλλο.
Γιατί ο Περιβαλλοντικός Έλεγχος είναι Πρότυπος στη Δυτική Κατασκευή
Σε ευρωπαϊκά και αμερικανικά εργαστήρια υψηλών προδιαγραφών, τα ελεγχόμενα από το κλίμα-περιβάλλοντα θεωρούνται βασική υποδομή:
Έλεγχος θερμοκρασίας: 20 μοίρες ± 1 μοίρες
Έλεγχος υγρασίας: 40–60%
Ρύθμιση μηχανήματος: συστήματα αντιστάθμισης θερμοκρασίας σε πραγματικό χρόνο
Τα μέταλλα διαστέλλονται ή συστέλλονται με τις διακυμάνσεις της θερμοκρασίας. Ακόμη και μια μικρή αλλαγή μπορεί να εισαγάγειmicron-σφάλματα επιπέδου. Για παράδειγμα, ο χάλυβας έχει συντελεστή θερμικής διαστολής11.5 μm/m·K. Ένα τεμάχιο εργασίας 1 μέτρου θα μεγαλώσει11.5 μmμε μόλις 1 βαθμό άνοδο.
Αυτός είναι ο λόγος που οι δυτικοί κατασκευαστές απαιτούν με σιγουριάΑνοχές ±5 μm ή ακόμη και ±2 μm-επειδή το περιβάλλον τους διασφαλίζει τη συνέπεια μεταξύαποτελέσματα μηχανικής κατεργασίαςκαιτελική επιθεώρηση.
Η πρόκληση στα τυπικά εργαστήρια
Σε πολλά ασιατικά εργαστήρια, η θερμοκρασία μπορεί να μεταβάλλεται ευρέως:
Όροφος καλοκαιρινού καταστήματος: 35 μοίρες
Όροφος χειμερινού καταστήματος: 5 μοίρες
Daily variation: >10 μοίρες
Κάτω από αυτές τις συνθήκες, ακόμη και με το ίδιο μηχάνημα, το ίδιο εργαλείο και το ίδιο πρόγραμμα,Οι μετρήσεις που λαμβάνονται το πρωί σε σχέση με το απόγευμα μπορεί να διαφέρουν κατά 10–15 μm.
Πολλοί κατηγορούν πρώτα τη φθορά των εργαλείων ή την ακρίβεια του μηχανήματος. Αλλά η πραγματική βασική αιτία είναιμετατόπιση θερμοκρασίας.

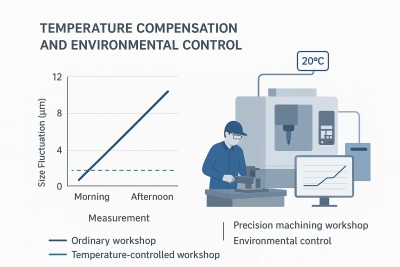

Σύγκριση με την ίδια διαδικασία μηχανικής κατεργασίας:
| Περιβάλλο | Σταθερότητα διαστάσεων | Εύρος παραλλαγής |
|---|---|---|
| Κλιματικά-ελεγχόμενο δωμάτιο (20 μοίρες ±1 μοίρες ) | Υψηλή σταθερότητα | ±2 μm |
| Normal workshop (>διακύμανση 10 μοιρών) | Ασταθής | ±12 μm |

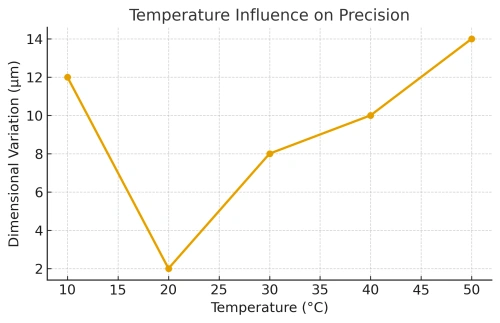

Θερμοκρασία-Καμπύλη ακριβείας
Η λύση μας: Κλίμα-Ελεγχόμενα δωμάτια + αντιστάθμιση θερμοκρασίας
Για να ανταποκριθούμε στις απαιτήσεις αεροδιαστημικής, ιατρικής και{0}}υψηλής ακρίβειας, δημιουργήσαμε έναεργαστήριο μηχανικής επεξεργασίας με ελεγχόμενο κλίμα:
Σταθερά 20 μοίρες ±1 βαθμός το χρόνο- όλο το χρόνο
Προθέρμανση για μηχανήματαγια την επίτευξη θερμικής ισορροπίας
Αντιστάθμιση θερμοκρασίας σε πραγματικό χρόνογια τη διόρθωση της μετατόπισης διαστάσεων
Ενιαίο περιβάλλον επιθεώρησηςγια να εξασφαλιστεί η μηχανική αντιστοίχιση μέτρησης
Αυτό διασφαλίζει ότι και τα δύομηχανική κατεργασίακαιεπιθεώρησησυμβαίνουν κάτω από την ίδια γραμμή βάσης, εξαλείφοντας αποκλίσεις όπως "τα εξαρτήματα φαίνονται σωστά στο μηχάνημα αλλά αποτυγχάνουν κατά τη μέτρηση".
Γιατί αυτό έχει σημασία για τους δυτικούς πελάτες
Για τους κατασκευαστές αεροδιαστημικής, ιατρικής και ημιαγωγών, ο περιβαλλοντικός έλεγχος είναιόχι επιλογή αλλά απαίτηση.
Χωρίς σταθερότητα, η «κατεργασία ακριβείας» είναι απλώς ένα σύνθημα.
Με σταθερότητα,Ανοχές ±2–5 μmγίνει πραγματικά εφικτό.
Γι' αυτό οι πιστοποιήσεις (AS9100, ISO13485) απαιτούν περιβαλλοντικό έλεγχο.
Σύναψη
Τα εργαλεία και τα μηχανήματα έχουν σημασία-αλλάΗ περιβαλλοντική σταθερότητα είναι το κρυφό κλειδί για την πραγματική ακρίβεια.
Συνδυάζοντας εργαστήρια με ελεγχόμενο κλίμα-με αντιστάθμιση θερμοκρασίας, διασφαλίζουμε ότι κάθε εξάρτημα που παραδίδουμε επιτυγχάνει σταθερή, επαληθεύσιμη ακρίβεια.
