Οι δακτύλιοι με λεπτά τοιχώματα, όπως τα περιβλήματα του κινητήρα, οι μεγάλοι συνδετικοί δακτύλιοι και άλλα κρίσιμα εξαρτήματα της αεροδιαστημικής, κατασκευάζονται συχνά με λεπτά τμήματα αλλά μεγάλες διαμέτρους. Αν και αυτά τα εξαρτήματα είναι ελαφριά και{2}}οικονομικά, συνοδεύονται από σημαντικές προκλήσεις μηχανικής κατεργασίας. Τα λεπτά τοιχώματα τα καθιστούν ιδιαίτερα ευαίσθητα σε θερμική παραμόρφωση κατά τη μηχανική κατεργασία, ειδικά όταν εμπλέκονται εσωτερικά χαρακτηριστικά υψηλής ακρίβειας, όπως οπές.
Η Πρόκληση
Κατά την κατεργασία εξαρτημάτων μεγάλης-διαμέτρου και λεπτού{1}}τοιχώματος, η κύρια πρόκληση είναι η διαχείρισηθερμική διαστολήκατά τη διαδικασία κοπής. Καθώς το εργαλείο αλληλεπιδρά με το υλικό,τοπική παραγωγή θερμότηταςοδηγεί σεμη γραμμική θερμική παραμόρφωση, προκαλώντας παραμόρφωση ή παραμόρφωση του εξαρτήματος. Αυτή η παραμόρφωση είναι ιδιαίτερα προβληματική κατά την κατεργασία εσωτερικών οπών ή άλλων χαρακτηριστικών ακριβείας, καθώς ακόμη και μια μικρή μετατόπιση μπορεί να θέσει σε κίνδυνο την ακεραιότητα του εξαρτήματος.
Διακυμάνσεις της θερμοκρασίαςεπηρεάζουν τη γεωμετρία, οδηγώντας σε κακή ευθυγράμμιση των κρίσιμων χαρακτηριστικών.
Θερμική παραμόρφωσηκαθιστά δύσκολη την επίτευξη αυστηρών ανοχών για μεγάλα, πολύπλοκα μέρη.
Ανεξέλεγκτη ζέστηοδηγεί σε σκραπ ή επανεπεξεργασία λόγω κακής ακρίβειας διαστάσεων.
Η Προσέγγιση Λύσης μας
Για να αντιμετωπίσει αυτές τις προκλήσεις, η Bishen Precision έχει αναπτύξει μια ολοκληρωμένη στρατηγική θερμικού ελέγχου που συνδυάζεταιπροηγμένες τεχνολογίες ψύξης, παρακολούθηση θερμοκρασίας σε πραγματικό χρόνο, καισυστήματα προφίλ λέιζερ:
Πραγματικός-Έλεγχος θερμοκρασίας χρόνου
Απασχολούμεαισθητήρες υπέρυθρης θερμοκρασίαςενσωματωμένο στη διαδικασία κατεργασίας CNC για να παρακολουθεί συνεχώς τις θερμοκρασίες του εργαλείου και του τεμαχίου εργασίας. Αυτό μας επιτρέπει να προσαρμόσουμε τις παραμέτρους κοπής για να διατηρήσουμε ένα σταθερό θερμικό περιβάλλον.
Διαδικασία τμηματικής ψύξης
Αντί για συνεχή ροή ψυκτικού, χρησιμοποιούμε ατμηματοποιημένη στρατηγική ψύξηςπου εφαρμόζει ψυκτικά υγρά σε στάδια, συγχρονισμένα με τις φάσεις κατεργασίας. Αυτό αποτρέπει το θερμικό σοκ και ελαχιστοποιεί τον κίνδυνο ανομοιόμορφης διαστολής του υλικού.
Προφίλ με λέιζερ για-Παρακολούθηση πραγματικού χρόνου
Για να διατηρήσουμε την ακρίβεια, χρησιμοποιούμεσυστήματα προφίλ λέιζερπου μετρούν την επιφάνεια και τα εσωτερικά χαρακτηριστικά του εξαρτήματος κατά την επεξεργασία του. Το σύστημα παρέχει ανατροφοδότηση σχετικά με τις μετατοπίσεις διαστάσεων που προκαλούνται από τη θερμική διαστολή, επιτρέποντας την αντιστάθμιση σε πραγματικό χρόνο και την προσαρμογή των διαδρομών εργαλείων.
Δημοσίευση-Χαλάρωση μηχανικής
Μετά την κατεργασία, τα εξαρτήματα συγκρατούνται σε ελεγχόμενο περιβάλλον για να επιτραπεί στο υλικό να χαλαρώσει, σταθεροποιώντας τις εσωτερικές τάσεις πριν από το φινίρισμα. Αυτό βοηθά στη διασφάλιση της σταθερότητας των διαστάσεων και βελτιώνει την τελική ακρίβεια.
Αποτελέσματα
| Μετρικός | Πριν τη Βελτιστοποίηση | Μετά τη Βελτιστοποίηση |
|---|---|---|
| Απόκλιση διαμέτρου οπής | ±0,03 mm | ±0,005 χλστ |
| Σφάλμα οβάλ | 0,06 χλστ | 0,01 χλστ |
| Θέση θερμικής παραμόρφωσης-Κοπή | Σημαντικός | Ελάχιστος |
| Ποσοστό σκραπ | 10% | <1% |
Περίπτωση εφαρμογής: Δαχτυλίδι στερέωσης κινητήρα

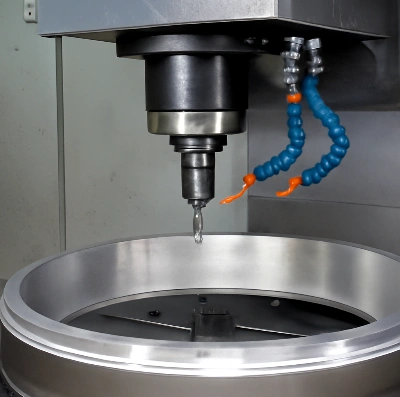

Σε ένα πρόσφατο έργο, μας ανατέθηκε η μηχανική κατεργασία ενός μεγάλουΔακτύλιος στήριξης κινητήρα από κράμα αλουμινίουμε πάχος τοιχώματος 5 mm και εξωτερική διάμετρο 500 mm. Το εξάρτημα απαιτούσε υψηλή ακρίβεια στην εσωτερική οπή για σωστή εφαρμογή με τα ζευγαρωμένα μέρη.
Χωρίς μια ακριβή στρατηγική θερμικής διαχείρισης, η παραμόρφωση-προκαλούμενη από τη θερμοκρασία κατά τη διάρκεια της κοπής προκάλεσε κακή ευθυγράμμιση της οπής έως και 0,03 mm, οδηγώντας σε υψηλό ποσοστό σκραπ. Με την εφαρμογή μαςπολυ-σύστημα ψύξηςκαιλέιζερ προφίλ, μειώσαμε την απόκλιση της οπής κάτω από 0,005 mm, βελτιώνοντας την απόδοση του εξαρτήματος και μειώνοντας τη σπατάλη.
Σύναψη
Η κατεργασία ακριβείας τμημάτων λεπτών-τοιχωμάτων-μεγάλης διαμέτρου απαιτεί σχολαστικό θερμικό έλεγχο. Διά μέσουδιαχείριση θερμοκρασίας σε πραγματικό χρόνο, τμηματοποιημένη ψύξη, καικαθοδηγούμενη με λέιζερ-αντιστάθμιση, λύσαμε επιτυχώς το πρόβλημα της θερμικής διαστολής, διασφαλίζοντας υψηλή{0}}ακρίβεια και ελάττωμα-παραγωγή κρίσιμων εξαρτημάτων της αεροδιαστημικής και του αυτοκινήτου.
Εάν αντιμετωπίζετε προκλήσεις με την κατεργασία με λεπτούς τοίχους-μεγάλης διαμέτρου-,επικοινωνήστε μαζί μας σήμεραγια να μάθετε πώς οι προηγμένες διαδικασίες θερμικού ελέγχου μας μπορούν να βελτιώσουν την απόδοση παραγωγής και την ποιότητα των ανταλλακτικών σας.
