Στην αεροδιαστημική βιομηχανία, τα κράματα τιτανίου χρησιμοποιούνται ευρέως λόγω της εξαιρετικής αντοχής τους-προς-αναλογίας βάρους, της αντοχής στη διάβρωση και της αντοχής στη θερμότητα. Όταν σχεδιάζονται σε δομές με λεπτά-τοιχώματα-όπως περιβλήματα, βραχίονες και πλαίσια-αυτά τα κράματα παρουσιάζουν σημαντικές προκλήσεις στη μηχανική κατεργασία. Από την οπτική μου ως μηχανολόγος ακριβείας, η επιτυχία δεν εξαρτάται μόνο από το μηχάνημα αλλά από τον πλήρη έλεγχο του σχεδιασμού της διαδικασίας, της στερέωσης και των στρατηγικών κοπής.
Γιατί έχουν σημασία τα ανταλλακτικά από τιτάνιο με λεπτά τοιχώματα
Κάθε γραμμάριο μετράει στις κατασκευές αεροσκαφών. Μειώνοντας το πάχος του τοιχώματος διατηρώντας παράλληλα την αντοχή, τα λεπτά-τμήματα τοιχώματος από τιτάνιο μειώνουν σημαντικά το βάρος χωρίς να θυσιάζουν την ασφάλεια. Ταυτόχρονα, αυτά τα εξαρτήματα πρέπει να πληρούν αυστηρές ανοχές διαστάσεων και απαιτήσεις ποιότητας επιφάνειας, καθώς ακόμη και μικρές παραμορφώσεις μπορούν να θέσουν σε κίνδυνο τη συναρμολόγηση και την απόδοση.
Βασικές προκλήσεις στη μηχανική κατεργασία τιτανίου λεπτών{0} τοιχωμάτων
Χαμηλή θερμική αγωγιμότητα– Συγκεντρώνεται θερμότητα στην άκρη του εργαλείου, επιταχύνοντας τη φθορά και κινδυνεύοντας από παραμόρφωση.
Ανθεκτικότητα υλικού– Οι υψηλές δυνάμεις κοπής προκαλούν κραδασμούς και παραμόρφωση, ειδικά σε λεπτά τοιχώματα.
Παραμόρφωση κατά την κατεργασία– Η κακή στερέωση ή οι επιθετικές διαδρομές εργαλείων οδηγούν σε σφάλματα ελατηρίου-από την πλάτη και τις διαστάσεις αφού αφαιρεθούν.

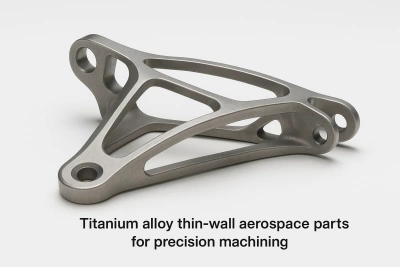

Μελέτη περίπτωσης: Titanium Aerospace Bracket
Κάποτε επεξεργαστήκαμε έναTi-6Al-4V βραχίονας λεπτού τοιχώματοςγια έναν πελάτη αεροδιαστημικής, διαστάσεων 280 mm × 160 mm × 30 mm, με ελάχιστο πάχος τοιχώματος μόλις1,2 χλστ. Η απαίτηση ανοχής ήταν ±0,02 mm, με φινίρισμα επιφάνειας Ra1,6 και το εξάρτημα έπρεπε να περάσει τη δοκιμή κόπωσης.
Προκλήσεις που αντιμετωπίστηκαν:
Ελατήριο διαστάσεων-πίσω μετά το ημι-φινίρισμα, που υπερβαίνει την απόκλιση 0,05 mm.
Γρήγορη φθορά του εργαλείου, που απαιτεί αντικατάσταση κάθε 2-3 εξαρτήματα.
Οι λύσεις μας:
Έμεινε κοντάκι 0,5 mm κατά την τραχύτητα και προστέθηκαν νευρώσεις επεξεργασίας για στήριξη.
Εφαρμόστηκαν προσαρμοσμένα μαλακά εξαρτήματα σιαγόνων για σταθεροποίηση λεπτών τμημάτων-τοίχων.
Χρησιμοποιείται προσαρμοστικό φρεζάρισμα με μειωμένη ακτινική εμπλοκή για ελαχιστοποίηση της θερμότητας.
Πραγματοποιήθηκε ενδιάμεση επιθεώρηση CMM μετά από ημι-τελική επεξεργασία για τη διόρθωση των τιμών αντιστάθμισης.
Αποτελέσματα που επιτεύχθηκαν:
Η απόδοση πρώτου{0}}πάσου αυξήθηκε σε95%.
Η τραχύτητα της επιφάνειας βελτιώθηκε σεRa1.2.
Ο χρόνος παράδοσης μειώθηκε κατά20%σε σύγκριση με τις προσδοκίες του πελάτη.
ΜπισένΔιάλυμα
ΣτοΜπισέν, έχουμε αναπτύξει μια πρακτική προσέγγιση μηχανικής κατεργασίας για αεροδιαστημικά εξαρτήματα λεπτού-τοιχώματος από τιτάνιο. Αυτό περιλαμβάνει έναν ισορροπημένο συνδυασμόσχεδιασμός εξαρτημάτων, στρατηγικές διαδρομής εργαλείων και έλεγχος πίεσης. Αντί για μια τυπική συνταγή, είναι ένα ευέλικτο σύστημα που έχει αποδειχθεί σε πολλά αεροδιαστημικά έργα για τη βελτίωση και των δύοσταθερότητα και αποτελεσματικότητα παράδοσης.
Δεν θα αποκαλύψουμε κάθε λεπτομέρεια εδώ, αλλά αν αντιμετωπίζετε παρόμοιες προκλήσεις, η λύση μας μπορεί να σας βοηθήσει να επιτύχετε την ακρίβεια και τη συνέπεια που χρειάζεστε.
