Στη διαδικασία της κατεργασίας μετάλλων ακριβείας, συναντώ συχνά σχέδια σχεδιασμού που διαθέτουν πολύ έντονες εσωτερικές γωνίες, βαθιές και στενές αυλακώσεις ή κοιλότητες με εντελώς ορθές γωνίες. Αν και αυτά τα σχέδια μπορεί να φαίνονται λογικά σε ένα τρισδιάστατο μοντέλο, περιορίζονται άμεσα από τη γεωμετρία του εργαλείου στην πραγματική κατεργασία CNC.
1. Φυσικοί περιορισμοί της διαμέτρου του εργαλείου
Τα εργαλεία δεν είναι απείρως λεπτά. έχουν πάντα διάμετρο. Για παράδειγμα, η ελάχιστη διάμετρος ενός κοινού μύλου είναι περίπου1mm(τα πιο λεπτά εργαλεία είναι επιρρεπή στο σπάσιμο).Αυτό σημαίνει:

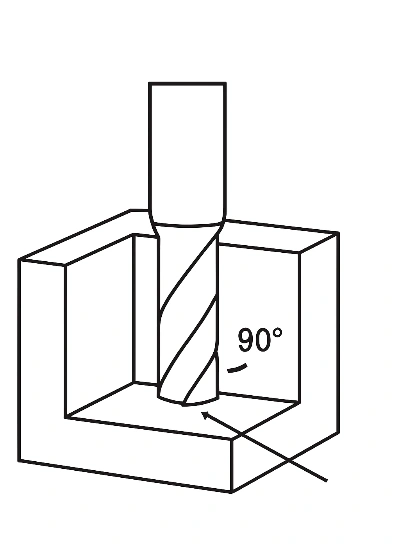

- Οι εσωτερικές γωνίες των κοιλοτήτων δεν μπορούν να κατεργαστούν σε τέλεια ορθή γωνία και μπορούν μόνο να "αλεστούν" σε στρογγυλεμένες γωνίες.
- Όσο πιο βαθιά είναι η αυλάκωση, τόσο χειρότερη είναι η ακαμψία του εργαλείου, αυξάνοντας τον κίνδυνο κραδασμών και παραμόρφωσης.

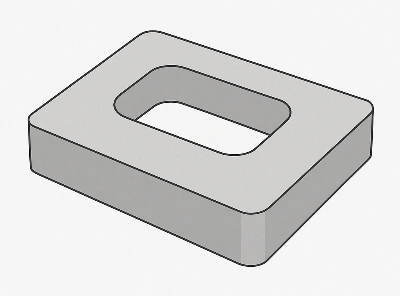

2. Αντίχειρες κανόνες για σχεδιασμό στρογγυλεμένων γωνιών
Με βάση την πρακτική μας εμπειρία, εάν το βάθος της κοιλότητας είναι9 χιλιοστά, συνιστάται η εσωτερική γωνιακή ακτίνα να είναι μεγαλύτερη ή ίση με3 χιλιοστά(περίπου το 1/3 του βάθους). Αυτό επιτρέπει στο εργαλείο να εισέρχεται ομαλά χωρίς υπερβολική φθορά κατά τη μηχανική κατεργασία.
3. Βαθιές αυλακώσεις και ακαμψία εργαλείου
Πολλοί σχεδιαστές προτιμούν να σχεδιάζουν αυλακώσεις που είναι τόσο βαθιές όσο και στενές. Ωστόσο, είναι σημαντικό να κατανοήσουμε ότι όσο μεγαλύτερο είναι το εργαλείο, τόσο χειρότερη είναι η ακαμψία του, καθιστώντας το πιο επιρρεπές σε κάμψη κατά την κοπή, κάτι που μπορεί να οδηγήσει σε:
- Μειωμένη ακρίβεια διαστάσεων στο κάτω μέρος του αυλακιού.
- Κακό φινίρισμα επιφάνειας.
- Ακόμα και σπάσιμο εργαλείου, αυξάνοντας το κόστος.
4. Συστάσεις για Σχεδιαστές και Προμήθειες
Η συνεκτίμηση των γεωμετρικών περιορισμών των εργαλείων κατά τη φάση σχεδίασης αποφέρει αρκετά άμεσα οφέλη:
- Τα σχέδια είναι ευκολότερα στην εφαρμογή, μειώνοντας τον χρόνο τροποποίησης και επικοινωνίας.
- Αποφυγή πρόσθετων δαπανών λόγω «μη μηχανημάτων» σχεδίων.
- Βελτίωση της αποτελεσματικότητας παράδοσης.
Αυτός είναι ο λόγος για τον οποίο πολλοί πελάτες στην Ευρώπη και τις ΗΠΑ δίνουν ιδιαίτερη προσοχή στις στρογγυλεμένες γωνίες και τα πλάτη των αυλακώσεων κατά τη διάρκεια του σχεδιασμού, ενώ ορισμένα εγχώρια εργοστάσια και σχεδιαστές συχνά παραβλέπουν αυτές τις πτυχές.
Πρακτικό συμπέρασμα:
Στη μηχανική κατεργασία ακριβείας, η γεωμετρία του εργαλείου υπαγορεύει εάν μπορεί να κατασκευαστεί ένα σχέδιο. Ακολουθώντας την απλή αρχή του"ακτίνα γωνίας Μεγαλύτερη ή ίση με το 1/3 του βάθους της κοιλότητας και αποφυγή υπερβολικά βαθιών/στενών σχισμών",πολλά προβλήματα μηχανικής κατεργασίας μπορούν να αποφευχθούν.
Μπισένεμπειρία του
Στην Bishen, εφαρμόζουμε αυτήν την αρχή νωρίς στη διαδικασία, εξετάζοντας τα σχέδια των πελατών και προτείνοντας βελτιστοποιήσεις ακτίνας και υποδοχής πριν από την έναρξη της μηχανικής κατεργασίας. Αυτό όχι μόνο αποτρέπει τους δαπανηρούς επανασχεδιασμούς, αλλά και ευθυγραμμίζεται με τις προσδοκίες πολλών Ευρωπαίων και Αμερικανών κατασκευαστών, οι οποίοι εκτιμούν την αποτελεσματική κατασκευή, τη σταθερή ποιότητα και τους αξιόπιστους χρόνους παράδοσης.
